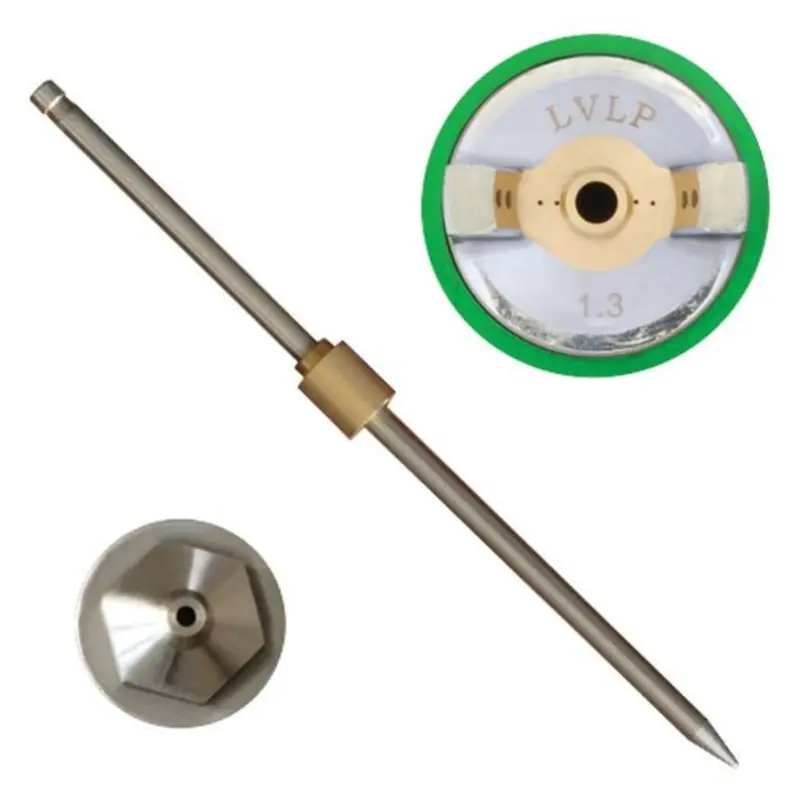

Комплект форсунки 1,3 мм для краскопульта LVLP: дюза, воздушная головка, игла

Комплект форсунки 1,3 мм предназначен для краскопультов LVLP PT-0131, PT-0132, PT-0133, PT-0134, PT-0135, PT-0136. В него входят дюза, воздушная головка и игла — три детали, от которых зависят подача материала, распыление и прекращение подачи после отпускания курка. Такой набор используют при замене изношенной форсунки или повреждении её сопрягаемых частей.

Как работает комплект

Дюза формирует выходное отверстие для материала, а игла открывает и перекрывает его при движении курка. Воздушная головка направляет воздух к выходящему материалу и участвует в формировании факела. Для ровного распыления нужны чистые отверстия головки, исправная кромка дюзы и правильное прилегание иглы. Дефект одной из этих деталей может нарушить работу всего распылителя.

Размер 1,3 мм обозначает диаметр сопла. На воздушной головке нанесены обозначения «1.3» и «LVLP», по наружному краю проходит зелёное кольцо. LVLP означает распыление с малым расходом воздуха при низком давлении. Сам размер сопла не определяет пригодность для любого покрытия: его выбирают с учётом материала и рекомендаций его изготовителя по нанесению.

Когда нужна замена

Повод осмотреть форсунку — подтекание материала при отпущенном курке, неравномерный факел, плевки или нестабильная подача. Такие симптомы бывают и при загрязнении, поэтому сначала проверяют чистоту каналов и правильность сборки. Если на кончике иглы есть повреждение, кромка дюзы изношена или отверстия головки деформированы, очистка не восстановит их форму. Замена сопрягаемых деталей комплектом позволяет не оставлять изношенную пару иглы и дюзы.

Что сверить при подборе

Проверьте модель краскопульта и размер установленного сопла. У снятой дюзы сравните резьбу, посадочную часть и форму уплотняющей поверхности; у иглы — длину, профиль наконечника и заднюю часть, связанную с механизмом подачи. Для воздушной головки имеют значение способ крепления и посадка на распылителе. Совпадения диаметра 1,3 мм недостаточно, если остальные соединения отличаются.

Если меняете размер сопла, заранее оцените, подходит ли он для используемого материала и требуемой подачи. Неподходящее сочетание иглы и дюзы может мешать полному закрытию канала, а неверная посадка головки — нарушать форму факела. Не подгоняйте резьбу усилием и не изменяйте наконечник иглы ради установки.

Установка и проверка

Отключите подачу воздуха, сбросьте остаточное давление и удалите материал из краскопульта. Очистите распылительную часть подходящим для применяемого покрытия средством. Разбирайте её в порядке, указанном для вашей модели; при работе с дюзой игла не должна давить на её седло. Пользуйтесь подходящим инструментом, не захватывая им тонкие кромки и отверстия.

При сборке осмотрите уплотнения возле дюзы и иглы, резьбу и крепление головки. Повреждённые уплотнения замените. Установите детали без перекоса и затяните по инструкции краскопульта. После сборки проверьте свободный ход иглы и отсутствие подтекания, затем выполните пробное распыление на отдельной поверхности. Оцените равномерность факела и прекращение подачи при отпускании курка, прежде чем переходить к окрашиванию изделия.
