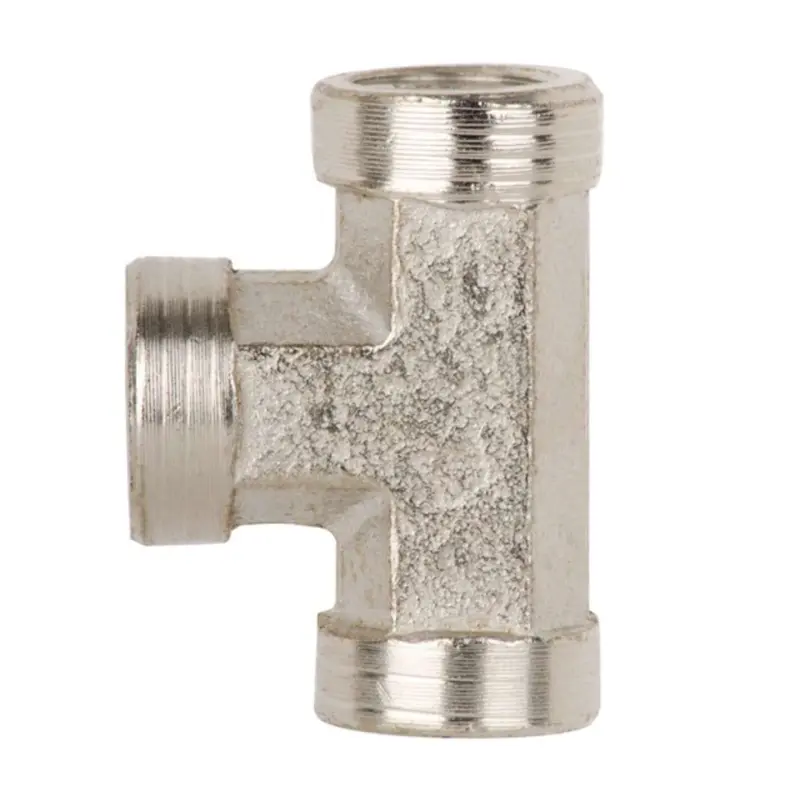

Тройник с внутренней резьбой 1/4

Тройник с внутренней резьбой 1/4 нужен для соединения трёх участков магистрали и устройства бокового ответвления. Два выхода расположены на одной линии, третий отведён в сторону под прямым углом. Такая форма позволяет сохранить прямое направление основной линии и подключить к ней отдельную ветвь. Тройник соединяет каналы, а перекрытие и регулировку потока выполняет отдельная арматура.

Конструкция и соединение

Внутренняя резьба предназначена для стыковки с ответными деталями с наружной резьбой. При сборке нужно учитывать положение всех трёх подключений: присоединённые трубки, штуцеры и переходники должны размещаться без перекоса и не мешать соседним соединениям. Для обслуживания оставляют место, позволяющее удержать корпус и разобрать стык инструментом.

Обозначение 1/4 указывает номинальный размер резьбового присоединения в дюймах. Его нельзя воспринимать как диаметр отверстия, равный четверти дюйма при измерении штангенциркулем. Для плотной посадки важны также стандарт и профиль резьбы: одинаковая надпись размера сама по себе ещё не означает, что два соединения подходят друг к другу.

Что сверить при подборе

Сравните тройник со снятой деталью и ответными соединениями. Проверьте размер и тип резьбы на каждом подключении, расположение боковой ветви, доступное место и глубину вворачивания. Если соединение собирается через переходник, его параметры проверяют отдельно. Неподходящая резьба может зацепиться первыми витками, но затем заклинить или повредиться при затяжке.

Учитывайте среду, температуру и давление в магистрали. Требования к соединению и уплотнителю должны соответствовать условиям работы системы. Само обозначение 1/4 не определяет допустимую нагрузку. При замене также проверьте, не тянут ли подключённые линии корпус в разные стороны: постоянное боковое усилие нагружает стыки и затрудняет их герметизацию.

Когда требуется замена

Поводом осмотреть тройник служат течь в месте соединения, трещина корпуса, повреждённые витки или заметная деформация присоединения. Если стык снова подтекает после правильной сборки, проверяют обе резьбовые поверхности. Причина может находиться в ответном штуцере или уплотнении, поэтому установка нового тройника без осмотра соседних деталей не всегда устраняет проблему.

Порядок установки

Перед разборкой отключите подачу, сбросьте давление и удалите остатки среды из обслуживаемого участка. Запомните расположение подключений. При отворачивании удерживайте соседние детали, чтобы усилие не передавалось на трубки и другие стыки. Уберите старое уплотнение и загрязнения, осмотрите ответные витки; повреждённые штуцеры и переходники замените.

Используйте уплотнение, подходящее для конструкции соединения и рабочей среды. Начинайте навинчивание от руки: раннее закусывание требует проверки соосности и резьбы, а не большего усилия. Затягивайте соединение без перекоса и не используйте боковую ветвь как рычаг. После сборки постепенно восстановите подачу и проверьте все три стыка на герметичность. При течи вновь снимите давление и устраните причину; чрезмерная затяжка может повредить резьбу или корпус.
