Коммутатор CDI CHENHAO 4T GY6 125/150

Коммутатор CDI CHENHAO для 4-тактных двигателей GY6 125/150

Коммутатор предназначен для системы зажигания скутеров и мопедов с четырехтактными двигателями семейства GY6 объемом 125 или 150 см³. CDI-блок принимает импульс от датчика положения, определяет момент срабатывания и направляет накопленную энергию к катушке зажигания. Катушка повышает напряжение, после чего на свече образуется искра, необходимая для воспламенения топливовоздушной смеси.

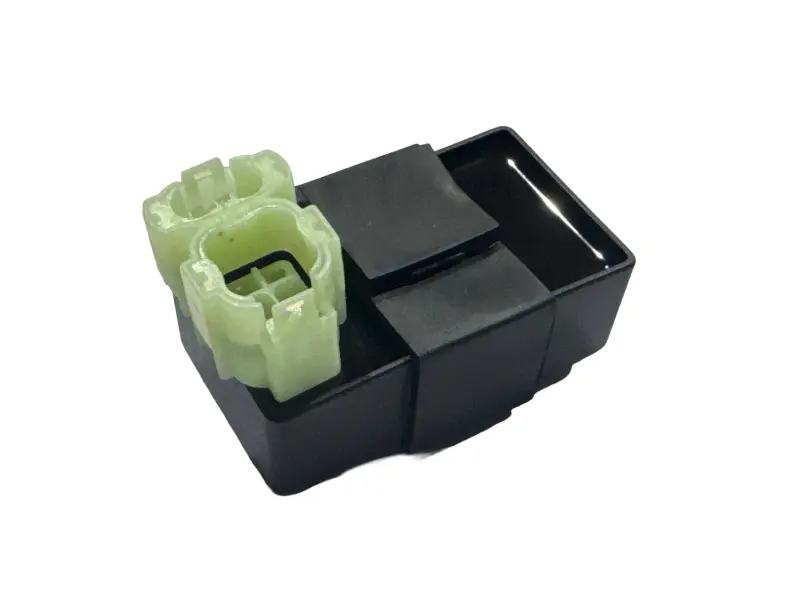

Деталь выполнена в компактном черном корпусе с двумя отдельными многоконтактными колодками. Такая конфигурация рассчитана на подключение к штатному жгуту без переделки проводов, если форма разъемов, расположение контактов и схема питания полностью совпадают с установленным блоком. Коммутатор не регулируется во время обычного обслуживания: корректный момент искрообразования задается его внутренней электроникой совместно с датчиком импульсов и генератором.

Когда требуется проверка коммутатора

Диагностика CDI-блока актуальна при отсутствии искры, затрудненном запуске, внезапной остановке двигателя или перебоях, связанных с зажиганием. Эти проявления не указывают только на коммутатор. Аналогичные неполадки могут возникать из-за ослабленного разъема, поврежденной проводки, плохого контакта массы, неисправности датчика импульсов, генератора, катушки или свечи. Перед заменой следует осмотреть соединения и проверить компоненты системы в последовательности, предусмотренной сервисной документацией конкретного скутера.

Что проверить при выборе

• Тип двигателя: изделие рассчитано на четырехтактное семейство GY6 в версиях 125 и 150 см³.
• Форму колодок: контуры корпусов, направляющие и фиксаторы должны соответствовать ответным разъемам штатного жгута.
• Расположение контактов: одинаковая внешняя форма не всегда означает совпадение распиновки, поэтому позиции задействованных контактов сравнивают со старым блоком и схемой скутера.
• Способ питания CDI: для техники GY6 встречаются блоки переменного и постоянного питания, которые нельзя считать взаимозаменяемыми. Нужный вариант определяют по электрической схеме модели или результатам диагностики.
• Габариты и крепление: корпус должен размещаться в штатном месте без натяжения проводов и давления на разъемные колодки.

Установка и проверка после замены

Перед работой питание техники отключают. Старый коммутатор отсоединяют, удерживая колодки за пластиковые корпуса, а не вытягивая их за провода. Контакты жгута проверяют на загрязнение, окисление, ослабление и механические повреждения. Новый блок подключают только после сопоставления разъемов и распиновки; колодки вставляют ровно, без перекоса и чрезмерного усилия. Корпус закрепляют в предусмотренном месте, сохраняя удаление от горячих частей двигателя и выпускной системы.

После монтажа проверяют запуск, устойчивость холостого хода и реакцию двигателя на повышение оборотов. Если искра не появилась или работа осталась нестабильной, дальнейшая замена деталей наугад нецелесообразна: требуется проверить входной импульс, питание, массу, катушку и целостность проводки. Такой подход помогает установить причину неисправности и не повредить новый CDI-блок ошибочным подключением.

Коммутатор CHENHAO подойдет для ремонта совместимого скутера GY6 125/150 при полном совпадении типа системы зажигания и конфигурации подключения. Перед заказом достаточно сопоставить семейство и объем двигателя, форму обеих колодок, размещение контактов и способ питания с техническими данными своей модели.
