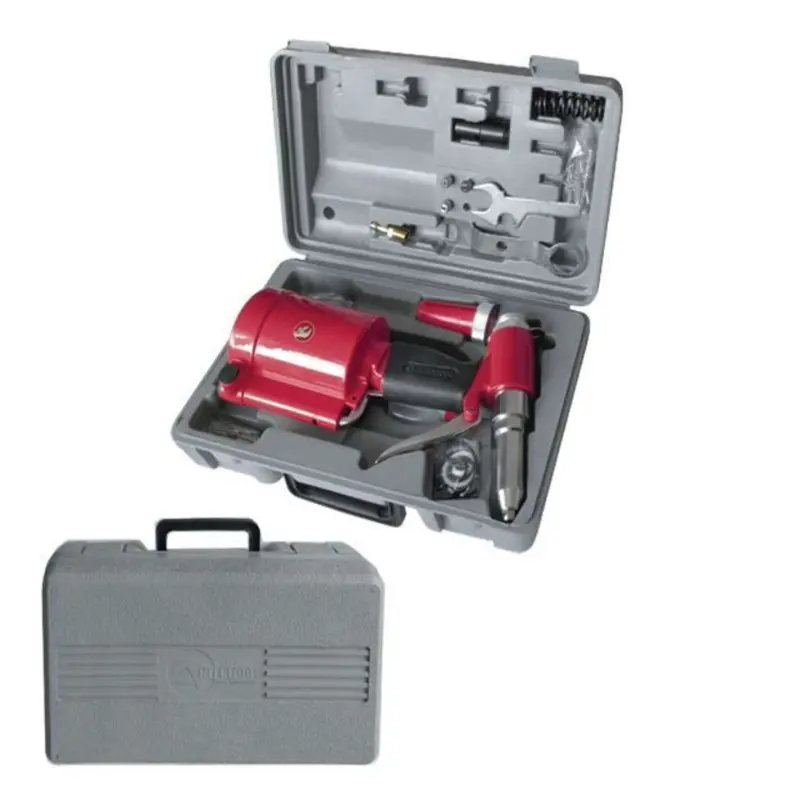

Пневматический заклепочный пистолет INTERTOOL в чемодане с аксессуарами

Пневматический заклепочный пистолет INTERTOOL предназначен для соединения деталей вытяжными заклепками. Такой крепеж используют при сборке листовых деталей, кожухов, облицовок и кронштейнов, когда доступ к соединению есть преимущественно с одной стороны. Инструмент работает от сжатого воздуха и подходит для повторяющихся операций, при которых ручным заклепочником приходится каждый раз прикладывать усилие к рукояткам.

Устройство и хранение

Носовая часть опирается на головку заклепки, а захват внутри инструмента тянет ее стержень. Корпус заклепки деформируется с обратной стороны и стягивает соединяемые детали; после формирования соединения стержень обрывается. От правильного сочетания крепежа, насадки и толщины пакета зависит, будет ли соединение плотным и без люфта.

Пистолет имеет красный корпус и черную рукоятку. Он поставляется в чемодане с аксессуарами. Внутри предусмотрены отдельные места для инструмента и принадлежностей. Такая укладка помогает держать мелкие детали вместе и замечать, если после работы что-то осталось на верстаке.

Что проверить при подборе

Начните с заклепок, которыми собираетесь работать: имеют значение диаметр и материал их корпуса, а также длина зажима, рассчитанная на суммарную толщину соединяемых деталей. Допустимый крепеж сверяют с инструкцией инструмента. Слишком короткая заклепка не сформирует правильный замыкающий бортик, а слишком длинная может деформироваться без плотного стягивания. Отверстие насадки должно соответствовать стержню заклепки.

Для подключения также сверяют требования к давлению и расходу воздуха, тип соединения и возможности компрессора. Одного подходящего разъема недостаточно: при недостаточной подаче воздуха инструмент может не завершать вытягивание за рабочий цикл. Оцените доступ к месту крепления — носовую часть нужно подвести прямо к головке, не упираясь корпусом в соседние детали.

Подготовка и работа

Насадку устанавливают при отсоединенном воздушном шланге. Соединяемые детали предварительно совмещают и фиксируют, отверстия очищают от заусенцев. Заклепку вводят до прилегания головки, инструмент держат по оси стержня и прижимают носовую часть без перекоса. После срабатывания проверяют, что головка прилегает к поверхности, а детали не смещаются относительно друг друга. Для проверки режима удобно сначала выполнить соединение на образцах той же толщины.

Когда требуется обслуживание

Проскальзывание стержня, неполное вытягивание, затрудненное удаление обломка или утечка воздуха — поводы остановиться и проверить инструмент. Причиной могут быть загрязнение захвата, износ его деталей, неподходящая насадка или недостаточная подача воздуха. Перед разборкой отключают шланг и снимают остаточное давление по инструкции. Осматривают насадку, захват, воздушное соединение и шланг; порядок очистки и смазки соблюдают по руководству. Изношенные принадлежности подбирают по посадке и назначению, поскольку внешнее сходство не обеспечивает правильную работу механизма.
