Форсунка керамическая для PT-0706

Керамическая форсунка для PT-0706 направляет поток через выходное отверстие. Состояние канала и его кромки влияет на то, насколько ровно и предсказуемо работает подача. Такую деталь заменяют при повреждении керамики, износе отверстия или нарушении посадки. При подборе имеют значение не только обозначение оборудования, но и совпадение формы со снятой форсункой.

Конструкция и признаки износа

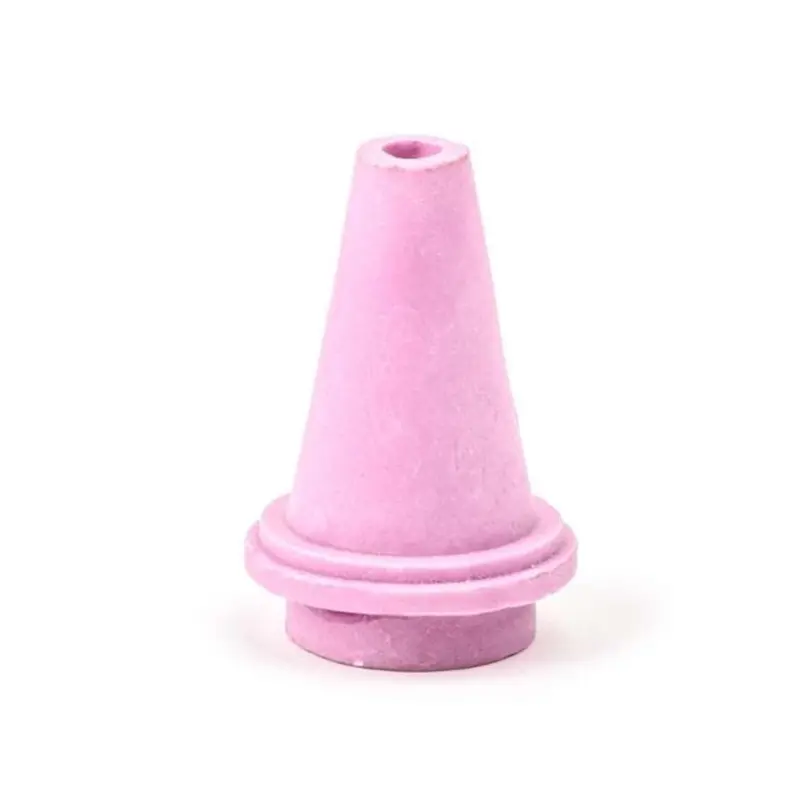

У форсунки розовый корпус с вытянутой конической частью, отверстием на узком конце и кольцевым буртиком у основания. Под буртиком расположен короткий цилиндрический участок. Эти участки нужно учитывать при сравнении деталей: от их взаимного расположения зависит, сможет ли форсунка правильно занять место в держателе и закрепиться без перекоса.

Керамику осматривают на трещины, сколы и повреждения посадочных поверхностей. Особое внимание уделяют краю выходного отверстия: выкрашивание или неравномерный износ меняют его форму и могут нарушить направление потока. Трещина у основания либо скол буртика — повод заменить деталь, даже если отверстие ещё выглядит целым. Повреждённую форсунку не стоит пытаться удержать более сильной затяжкой.

Ухудшение подачи само по себе не доказывает износ керамики. Причиной может быть загрязнение канала или неплотная посадка. После снятия полезно проверить, свободно ли отверстие, нет ли налёта на опорных участках и следов смещения в держателе. Для очистки нельзя рассверливать канал или проталкивать через него инструмент с усилием: так можно повредить кромку и изменить проходное сечение.

Что сверить при подборе

• Общую длину и форму конуса — новая форсунка должна занимать предусмотренное положение в корпусе.
• Диаметр и высоту нижнего цилиндрического участка, размеры буртика и расстояние от него до торца.
• Размер выходного отверстия — его подбирают по требованиям оборудования; изношенный канал старой детали может быть увеличен.
• Способ удержания и поверхности прилегания — крепление должно прижимать форсунку ровно, без боковой нагрузки.

Цвет помогает отличить деталь внешне, но не заменяет проверку размеров. Слишком большой посадочный участок не позволит установить её без усилия, а слишком маленький оставит люфт. Несовпадение буртика может помешать нормальному прижиму. Ошибка в размере канала способна изменить расход и характер потока, даже если корпус удалось закрепить.

Замена и проверка посадки

Оборудование отключают, а остаточное давление, если оно есть в системе, сбрасывают до разборки. Форсунку извлекают после освобождения крепления, запоминая ориентацию и расположение прилегающих деталей. Посадочное место очищают от загрязнений. Одновременно осматривают держатель, прижим и уплотнения, если они предусмотрены: повреждение этих деталей может мешать правильной установке новой форсунки.

Керамический корпус устанавливают без ударов и попыток вдавить его в неподходящее отверстие. Крепление затягивают по инструкции оборудования, не компенсируя усилием перекос или люфт. После сборки проверяют устойчивость посадки и выполняют пробное включение в предусмотренном режиме. Если поток отклоняется или появляется выход среды возле основания, работу прекращают и проверяют сборку.
