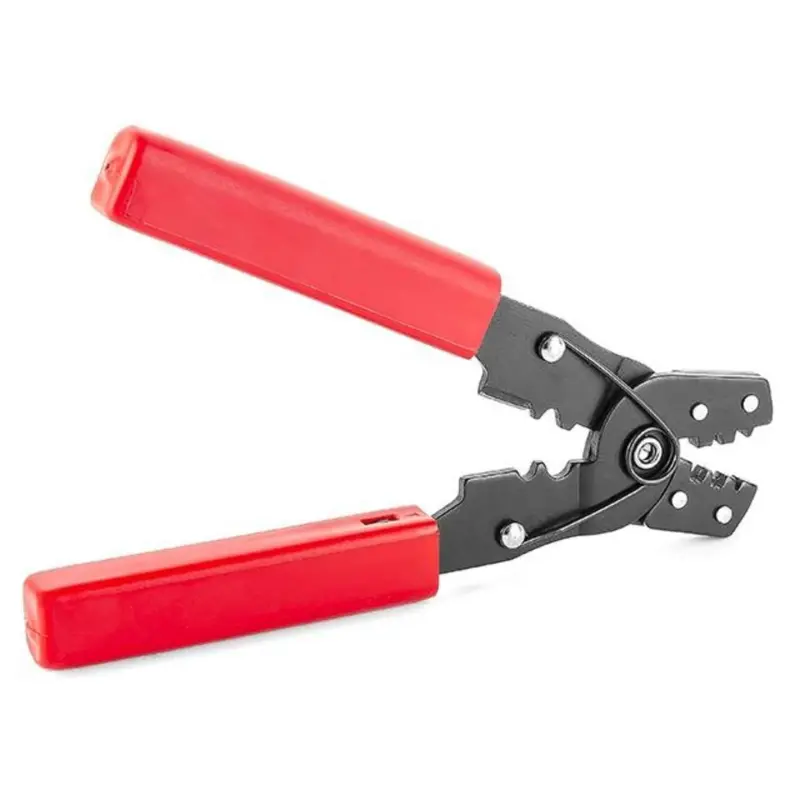

Клещи обжимные для клемм и наконечников INTERTOOL, 0,08–5,0 мм², 180 мм

Клещи обжимные INTERTOOL 0,08–5,0 мм²

Ручной инструмент для холодной опрессовки наконечников, клемм и контактов на проводах сечением от 0,08 до 5,0 мм². Одними клещами закрываются и тонкие сигнальные жилы приборной проводки, и силовые провода питания, поэтому они одинаково уместны при ремонте мотоциклетной и автомобильной проводки, сборке жгутов, монтаже дополнительного света, сигнализации, аудио и бортовой электроники.

Опрессовка идет профилированными гнездами: губки обжимают гильзу контакта по её форме, а не просто сплющивают металл. Соединение получается плотным, с большой площадью прилегания жилы к клемме — такой контакт не греется и не растет по переходному сопротивлению, как скрутка под изолентой. На сигнальных линиях это заметно сильнее всего: слабый обжим на датчике или разъеме приборной панели дает плавающие ошибки, которые потом долго ищут.

Гнезда и что ими обжимают

• 0,08–0,13 мм² — контакты компьютерных разъемов и D-Sub;
• 0,13–0,3 мм² — изолированные стыковые соединители и плоские телефонные наконечники;
• 0,3–0,5 мм² — неизолированные контакты малого сечения;
• 0,8–1,3 мм² — неизолированные клеммы средней группы;
• 0,8–2,0 мм² — неизолированные контакты основной проводки;
• 2,0–5,0 мм² — неизолированные наконечники силовых проводов.

Конструкция

Рабочая часть выполнена из инструментальной стали, губки короткие и жесткие, поэтому усилие с рукояток идет прямо в обжим, без «игры» в шарнире. В передней части предусмотрено лезвие для реза провода, так что укоротить жилу перед посадкой контакта можно тем же инструментом. Общая длина — 180 мм: клещи помещаются в поясную сумку и в бардачок, а короткие рукоятки позволяют работать одной рукой, придерживая второй провод и контакт. Рукоятки пластиковые, с длинными накладками под полный хват.

Преимущества

• Рабочая часть из инструментальной стали — профили гнезд держат геометрию после многих циклов, и обжим выходит одинаковым от контакта к контакту.
• Шесть рабочих профилей в одних губках — один инструмент на весь жгут, не нужно докупать отдельные клещи под каждое сечение.
• Встроенное лезвие — провод обрезается на месте, без второго инструмента в руках.
• Длина 180 мм и компактные губки — удобно обжимать в тесноте: под приборной панелью, в жгуте у рамы, внутри корпуса блока.

Как подобрать гнездо

Профиль выбирают по сечению жилы и типу контакта: тонкие разъемные контакты обжимаются в малых гнездах, силовые наконечники — в крайних больших. Снимите изоляцию ровно на длину гильзы, заведите жилу до упора и сожмите рукоятки до конца хода. Готовый обжим проверяют натягом: правильно опрессованный провод не вытягивается из контакта и не проворачивается в нем. Если гильза сминается неравномерно, перейдите на соседнее гнездо — значит, сечение попало на границу диапазона.

Характеристики

• Назначение: опрессовка наконечников, клемм и контактов на проводах
• Диапазон сечений: 0,08–5,0 мм²
• Общая длина: 180 мм
• Материал рабочей части: инструментальная сталь
• Рукоятки: пластиковые
• Дополнительно: лезвие для реза провода

Клещи пригодятся и на разовый ремонт проводки, и на постоянную работу с жгутами: перекрученные соединения меняются на нормальные опрессованные контакты, а восстановление оборванного разъема занимает пару минут прямо на месте.
