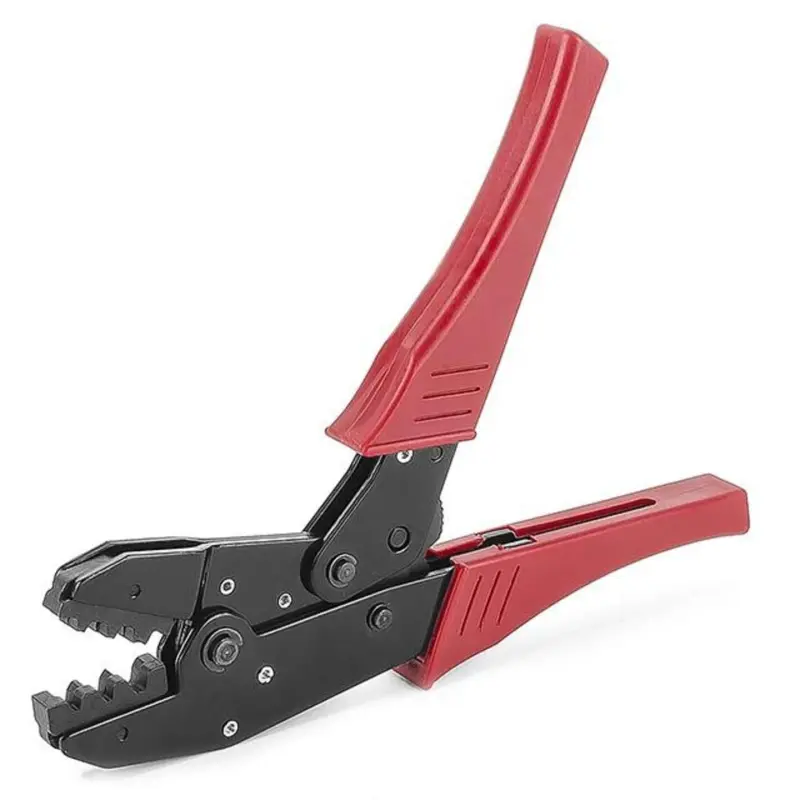

Клещи обжимные с храповым механизмом для неизолированных наконечников 0,5–1/1,5–2,5/4–6 мм²

Клещи обжимные с храповым механизмом 0,5–1/1,5–2,5/4–6 мм²

Ручной кримпер для опрессовки неизолированных кабельных наконечников и клемм. Храповый механизм ведёт губки до полного смыкания и не позволяет раскрыть их на середине хода, поэтому каждый контакт получает одинаковое усилие, а обжатая гильза плотно держит жилу и не греется под нагрузкой.

Инструмент рассчитан на три ходовых типа наконечников — кольцевой «О», вилочный «U» и ножевой плоский. В губках выполнены три профильных гнезда под сечения 0,5–1, 1,5–2,5 и 4–6 мм². Этого хватает почти на всю низковольтную проводку мототехники, скутеров, квадроциклов, легковых авто и садовой техники: от тонких жил датчиков и приборной панели до силовых линий на реле, стартер и клеммы аккумулятора.

Конструкция

Стальные губки с профилированными гнёздами обжимают гильзу наконечника по её форме, а не сплющивают её наугад. Усилие подбирается регулятором в виде шестерни: ступень выставляют под толщину и материал конкретной клеммы, чтобы гильза не осталась недожатой и не была перерезана. Возвратная пружина с рычагом разблокирует храповик в любой момент — если наконечник встал криво или жила зашла не до упора, губки открываются и деталь можно переставить. Длина 220 мм даёт достаточный рычаг, чтобы обжать сечение 6 мм² одной рукой, а пластиковые накладки на рукоятках удерживают инструмент мокрыми руками и в перчатках.

Преимущества:

• Полный храповый цикл — обжим всегда доводится до конца, все контакты в жгуте получаются одинаковыми, без слабых мест, которые потом приходится искать по всей машине.
• Регулятор усилия — одни и те же клещи настраиваются и под тонкую гильзу малого сечения, и под толстый силовой наконечник.
• Рычаг разблокировки храповика — ошибочно зажатый наконечник снимается сразу, без порчи клеммы и повторной зачистки провода.
• Три профильных гнезда в губках — кольцевые, вилочные и ножевые клеммы обжимаются одним инструментом, без пересборки оснастки посреди работы.
• Длина 220 мм — рычага хватает на верхний диапазон 4–6 мм², не упирая клещи в стол или колено.

Как обжимать

Снимите изоляцию на длину гильзы наконечника, скрутите жилу и вставьте её так, чтобы медь не выходила за край гильзы. Уложите наконечник в гнездо своего сечения, слегка сожмите рукоятки до фиксации храповика, проверьте посадку и доведите цикл до раскрытия губок. Готовый обжим проверяется лёгким натягом за провод: правильно опрессованная клемма не проворачивается на жиле и не сползает.

Что учесть при подборе

Сечение провода и размер наконечника должны попадать в один диапазон: жила 1,5 мм² в гнезде на 6 мм² останется в слабо обжатой гильзе, а 6 мм² в малое гнездо просто не поместится. Профиль гнёзд рассчитан на неизолированные наконечники и клеммы — для изолированных наконечников с цветной манжетой применяют инструмент с другим профилем губок. Проще всего сверить снятую клемму с диапазонами 0,5–1, 1,5–2,5 и 4–6 мм² и убедиться, что нужный типоразмер попадает в рабочие гнёзда.

Клещи пригодятся при переборке жгутов, замене подгоревших клемм, монтаже дополнительного оборудования и сборке проводки с нуля — везде, где контакт должен держаться механически и не терять ток на переходе.
