Тройник для коннектора 3/4

Тройник для коннектора 3/4 служит для соединения трёх шланговых линий через ответные коннекторы. Он нужен там, где от одной линии требуется сделать два ответвления: например, при разводке воды для полива. Вместо перестановки одного шланга можно собрать разветвлённое соединение. При этом сам тройник соединяет каналы, а управление подачей воды выполняют отдельными кранами.

Как устроено соединение

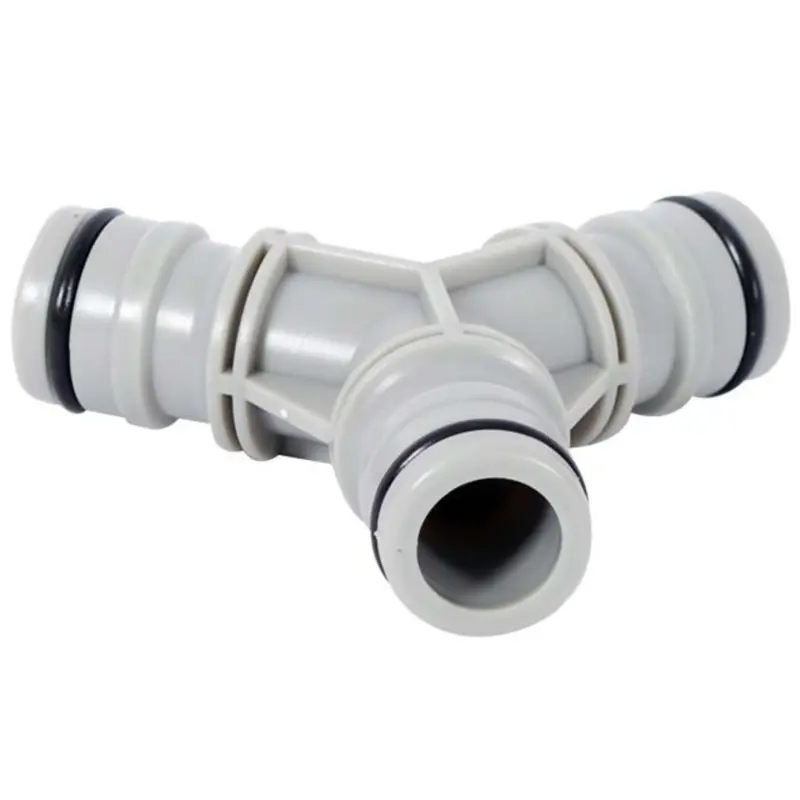

У тройника три выступающих присоединительных конца на общем корпусе. На каждом конце расположено чёрное уплотнительное кольцо, а центральная часть имеет наружные рёбра. Корпус светло-серый. Ответные коннекторы надеваются на эти концы и удерживаются собственными фиксаторами; кольца уплотняют место стыка. Шланг подключается через коннектор, поэтому при подборе нужно учитывать обе части соединения.

Герметичность зависит не только от состояния колец. Повреждённая посадочная поверхность, грязь внутри ответной части или изношенный фиксатор могут вызвать течь даже после замены тройника. Если соединение начинает пропускать воду при небольшом движении шланга, стоит проверить люфт и удержание коннектора, а не ограничиваться осмотром уплотнения.

Что сверить при подборе

Обозначение 3/4 нужно сопоставить с обозначением используемых коннекторов. Дополнительно сравните снятый тройник с новым по форме присоединительных концов, расположению уплотнительных колец и участков фиксации. Один размер шланга ещё не определяет, как его коннектор сядет на тройник: ответная часть должна свободно надеваться до штатного положения и надёжно удерживаться.

Проверьте также расположение трёх ветвей и свободное место вокруг соединения. Шланги должны подходить без резких перегибов и постоянного бокового натяжения. Если разводка тянет корпус в разные стороны, нагрузка передаётся на коннекторы и их фиксаторы. Неподходящую посадку нельзя исправлять усилием, подрезанием выступов или намоткой ленты поверх уплотнительных колец.

Когда требуется замена

Повод осмотреть тройник — капли на стыках, трещина корпуса, скол присоединительного конца или повторное разъединение при подаче воды. Кольца проверяют на порезы, сплющивание и выпадение из канавок. Если повреждено только уплотнение, оценивают возможность его отдельной замены с точным подбором. При трещине корпуса или разрушении места фиксации меняют сам тройник. Рядом осматривают ответные коннекторы и крепление шлангов.

Подключение и проверка

Перекройте воду и сбросьте давление, затем освободите фиксаторы коннекторов и снимите старую деталь. Удалите песок и налёт из ответных частей, проверьте чистоту посадочных поверхностей. Уплотнительные кольца должны лежать в своих канавках без перекручивания. Подключайте каждую ветвь отдельно, удерживая корпус так, чтобы не перекашивать соединение.

После сборки слегка потяните каждый коннектор, проверяя фиксацию, и постепенно подайте воду. Осмотрите все три стыка сначала без движения, затем при аккуратном перемещении шлангов. При течи снова перекройте воду и проверьте посадку и кольца. Несовпадение соединительных частей приводит к потере воды и риску срыва коннектора; дополнительное усилие при сборке эту проблему не устраняет.
