Фреза алмазная торцевая шлифовальная 180 × 22,2 мм, двухрядная

Алмазная торцевая шлифовальная фреза 180 × 22,2 мм предназначена для выравнивания поверхности и снятия выступающих участков при шлифовании. Её также называют алмазной чашкой: обработка идёт сегментами на торцевой стороне. Такой инструмент выбирают, когда нужно постепенно убрать неровности с плоскости. Для выполнения прорезей и работы кромкой, как отрезным диском, чашка не предназначена.

Конструкция и размер

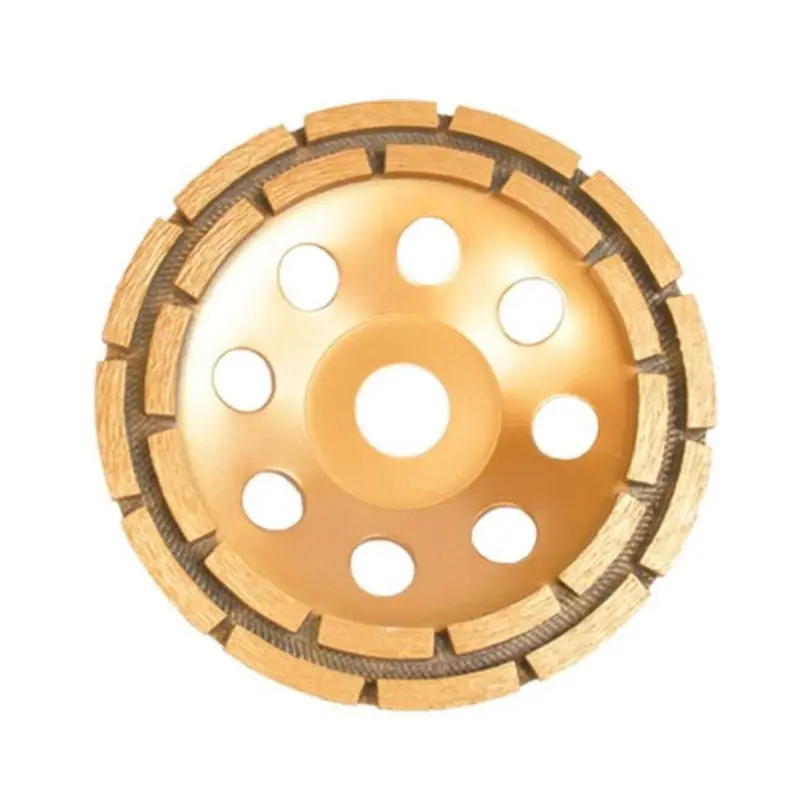

Рабочая часть состоит из двух кольцевых рядов отдельных сегментов. Между сегментами оставлены промежутки, в корпусе предусмотрены сквозные отверстия. Чашеобразная форма отделяет центральную посадочную часть от зоны шлифования. При работе нужно контролировать состояние обоих рядов: повреждение одного сегмента нельзя считать обычным равномерным износом.

Обозначение 180 × 22,2 мм указывает наружный диаметр 180 мм и диаметр посадочного отверстия 22,2 мм. Посадка должна соответствовать креплению инструмента, а наружный размер — его допустимой оснастке и защитному кожуху. Совпадения одного отверстия недостаточно: чашка должна свободно размещаться внутри кожуха и правильно зажиматься штатными фланцами.

Что проверить при подборе

Сравните со снятой чашкой наружный диаметр, посадку, форму центральной части и расположение прижимных поверхностей. Проверьте, подходит ли такая форма оснастки к креплению вашей машины. Ошибка в геометрии может привести к касанию кожуха или ненадёжному зажиму, даже если отверстие удаётся надеть на шпиндель.

Отдельно сверяют допустимую частоту вращения чашки с оборотами машины, а назначение сегментов — с обрабатываемым материалом. Режим работы с водой или без неё выбирают по указаниям изготовителей оснастки и инструмента. Эти параметры нельзя определять по диаметру или количеству рядов. При переходе на другую поверхность нужно заново проверить пригодность чашки, а не ориентироваться только на результат предыдущей работы.

Когда нужна замена

Повод осмотреть фрезу — заметное замедление съёма, неравномерные следы на поверхности, усиление вибрации или биение. Снижение производительности не всегда означает полный износ: сначала проверяют загрязнение сегментов и правильность крепления. Чашку с трещинами корпуса, повреждённой посадкой, сколами или ослабленными сегментами использовать нельзя. Неравномерный износ также требует проверки прижима и положения инструмента при шлифовании.

Установка и начало работы

Отключите машину от питания, снимите прежнюю оснастку и очистите посадочные и прижимные поверхности. Осмотрите шпиндель, опорный фланец и крепёж: загрязнения и повреждения мешают ровной посадке. Установите чашку по инструкции машины, соблюдая указанное направление вращения, если оно обозначено. Не компенсируйте несовпадение посадки случайными втулками и шайбами.

После затяжки крепления проверьте свободное вращение и отсутствие касания кожуха, затем выполните пробный пуск без нагрузки. При биении или необычной вибрации остановите инструмент и проверьте установку. Шлифуйте без чрезмерного нажима и перекоса: попытка ускорить съём давлением увеличивает нагрузку на сегменты и может оставлять глубокие следы. Используйте предусмотренные машиной защиту и пылеудаление, следите за состоянием крепления и рабочей поверхности чашки.
