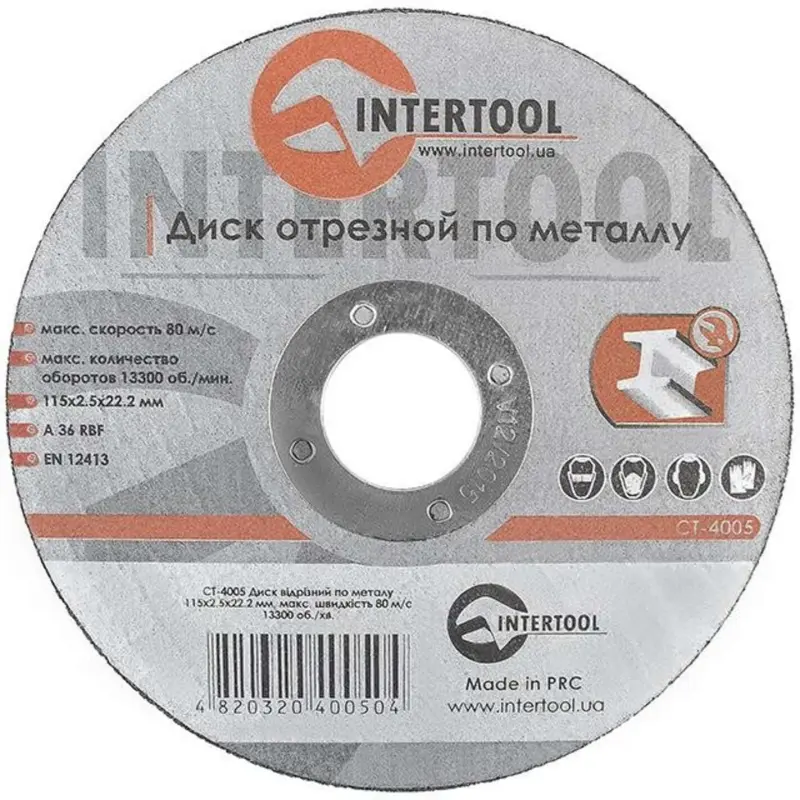

Диск отрезной по металлу INTERTOOL 115×2,5×22,2 мм

Отрезной диск INTERTOOL 115×2,5×22,2 мм предназначен для резки металла угловой шлифовальной машиной, рассчитанной на такой размер оснастки. Его используют для отрезания металлических заготовок при слесарных и ремонтных работах. Диск прорезает материал кромкой; боковая поверхность не предназначена для зачистки шва или выравнивания плоскости. Попытка шлифовать ею создаёт боковую нагрузку и может привести к разрушению круга.

Размер и рабочие ограничения

В обозначении 115×2,5×22,2 мм первое число — наружный диаметр, второе — толщина диска, третье — диаметр посадочного отверстия. Все три размера имеют значение: наружный диаметр должен соответствовать инструменту и его кожуху, отверстие — посадке крепления, а толщина — требованиям прижимных деталей. Центральное отверстие окружено металлическим кольцом.

На диске указаны максимальная окружная скорость 80 м/с и максимальная частота вращения 13300 об./мин. Частота вращения шпинделя машины не должна превышать допустимую для круга. Это верхние пределы, а не рекомендация работать на любых оборотах до них без учёта инструкции инструмента. Дополнительные обозначения изделия — A 36 RBF и EN 12413.

Что сверить при подборе

Сравните размеры с маркировкой снятого диска и требованиями машины. Диаметр изношенного круга уже меньше первоначального, поэтому измерение его остатка не заменяет проверку обозначения. Убедитесь, что инструмент допускает отрезные круги по металлу, а его защитный кожух подходит для отрезных работ. Одного совпадения наружного диаметра недостаточно: неподходящее отверстие или неправильный прижим мешают надёжно закрепить оснастку.

Назначение «по металлу» не делает круг универсальным для всех материалов. Для другого материала подбирают оснастку с соответствующим назначением. Учитывайте также доступ к линии реза: круг не должен задевать соседние детали, крепёж или опоры заготовки.

Когда менять диск

По мере износа уменьшаются диаметр и доступная глубина реза. Круг заменяют, когда его размера уже недостаточно для работы в пределах требований инструмента. Трещины, сколы, повреждение посадочной зоны и деформация — причины отказаться от дальнейшего использования. Если при резке появились биение или необычная вибрация, остановите машину и проверьте диск, фланцы и крепление заготовки. Усиленный нажим не устраняет причину плохого реза.

Установка и работа

Перед заменой отключите питание машины и дождитесь полной остановки шпинделя. Очистите посадку и прижимные поверхности, осмотрите опорный фланец, гайку и кожух. Повреждённые крепёжные детали заменяют. Установите круг без перекоса и закрепите способом, указанным изготовителем инструмента; не растачивайте отверстие и не используйте самодельные прокладки.

После сборки проверьте свободное вращение и выполните пробный пуск по инструкции машины. Заготовку закрепите так, чтобы пропил не зажимал диск. Ведите рез без скручивания круга и бокового нажима. Пиктограммы на изделии напоминают о защите лица, органов дыхания, слуха и рук. Искры направляйте в сторону от людей и горючих материалов.
