Диск отрезной алмазный сегментный INTERTOOL 230 мм

Сегментный алмазный отрезной диск INTERTOOL диаметром 230 мм предназначен для выполнения резов. По окружности расположены отдельные режущие сегменты, разделённые прорезями; в центре находится посадочное отверстие. При работе режет наружная кромка, поэтому диск ведут по линии реза без бокового нажима и попыток использовать его плоскость для шлифования.

Конструкция и обозначения

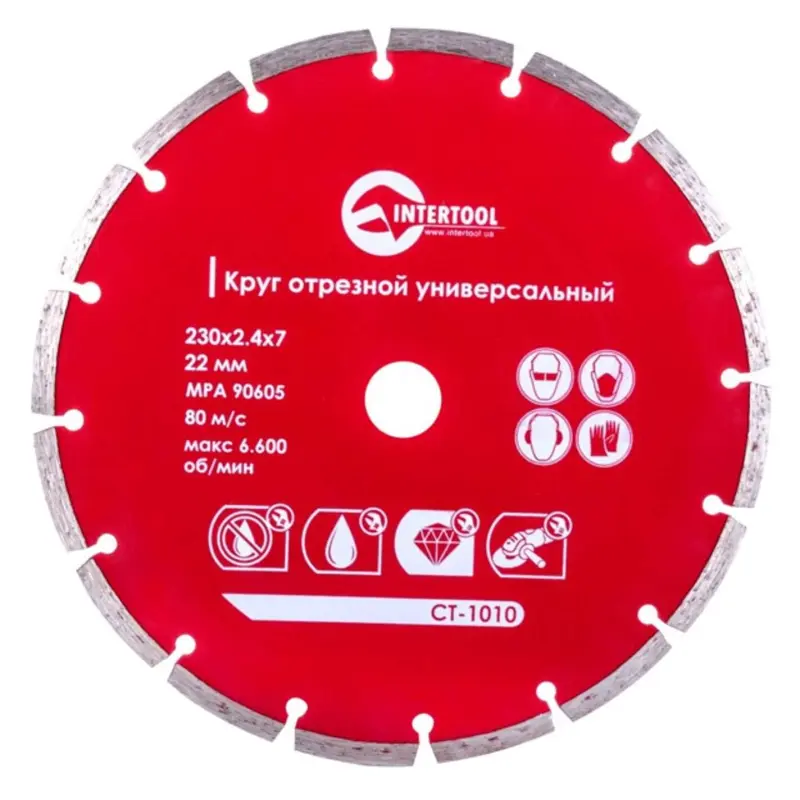

Корпус диска красный, режущие участки по краю имеют серый цвет. Прорези разделяют сплошную окружность на сегменты и оставляют промежутки для выхода продуктов резания. Такое устройство стоит учитывать при выборе требований к кромке: качество среза зависит также от материала заготовки, состояния диска и подачи инструмента.

На диске нанесены надпись «Круг отрезной универсальный», размерная маркировка «230x2.4x7» и обозначение посадки «22 мм». Также указаны INTERTOOL, CT-1010 и MPA 90605. Слово «универсальный» не заменяет проверку пригодности оснастки для конкретного материала: выбирать режим работы нужно по указаниям к диску и инструменту.

Предельные значения на корпусе — «80 м/с» и «макс 6.600 об/мин», то есть 6600 оборотов в минуту. Обороты инструмента не должны превышать допустимые для установленного диска. Одного совпадения наружного диаметра недостаточно: посадка, способ зажима и ограничения по скорости также должны соответствовать инструменту.

Что сверить при подборе

Сравните обозначения со снятым диском и требованиями оборудования. Проверьте наружный диаметр 230 мм, посадочное отверстие, допустимую толщину оснастки и возможность работы со штатным защитным кожухом. Посадку уточняют по точному размеру, а не округлённому названию: диск должен центрироваться без люфта и зажиматься предусмотренными фланцами. Неподходящее отверстие нельзя растачивать или компенсировать случайными прокладками.

Причины замены — заметное снижение скорости резания, неравномерный износ сегментов, трещины корпуса, повреждения кромки или биение. При трещине либо нарушении крепления сегмента работу прекращают. Если диск стал резать хуже, не увеличивайте нажим: проверьте его состояние и соответствие обрабатываемому материалу. Принудительная подача повышает нагрузку и может привести к заклиниванию.

Установка и работа

Отключите инструмент от питания, снимите старый диск и очистите посадочные поверхности. Осмотрите опорный и прижимной фланцы, крепёж и кожух: загрязнения, повреждения и перекос мешают ровному зажиму. Установите диск по инструкции инструмента, соблюдая обозначенное направление вращения, если оно предусмотрено. Затягивайте крепление штатным способом, без ударов и удлинителей ключа.

После установки проверьте свободное вращение и отсутствие касания кожуха, затем выполните пробный пуск по инструкции оборудования. При вибрации или биении остановите инструмент и проверьте посадку. Закрепляйте заготовку так, чтобы пропил не зажимал диск. Используйте защиту глаз, слуха и органов дыхания; при обращении с оснасткой — перчатки. Меняйте изношенный диск своевременно: правильная подача не устраняет повреждения корпуса и сегментов.
