Диск отрезной алмазный сегментный INTERTOOL 180 × 22 мм

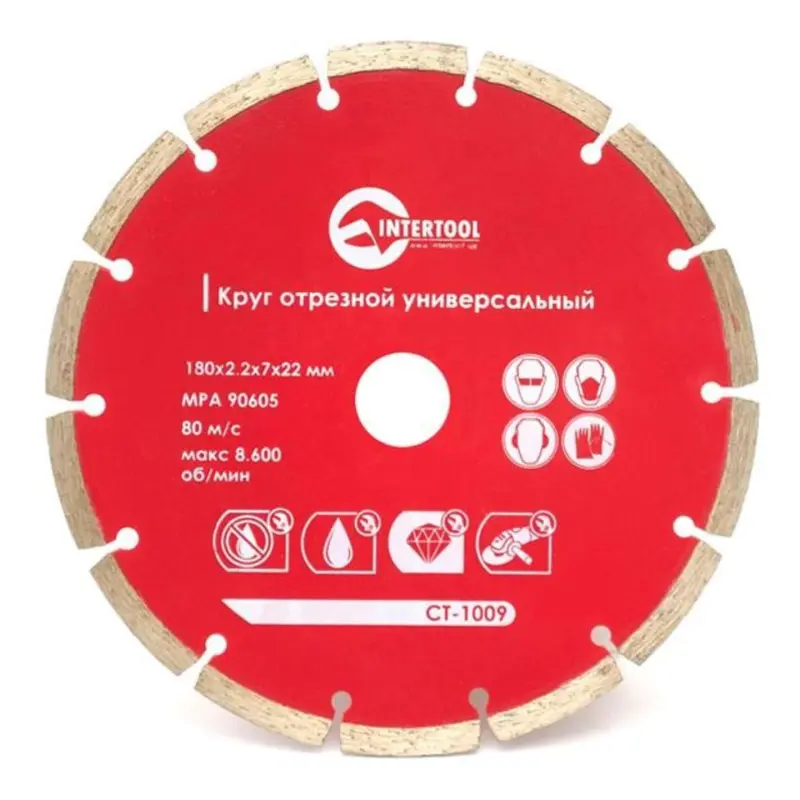

Алмазный сегментный отрезной диск INTERTOOL диаметром 180 мм предназначен для резки. По наружному краю расположены отдельные режущие сегменты, между которыми предусмотрены прорези с округлыми окончаниями. Центральное отверстие служит для установки и центрирования диска на инструменте. На корпусе нанесено обозначение «Круг отрезной универсальный»: при выборе расходника для конкретного материала нужно также учитывать требования инструмента и условия работы.

Размеры и обозначения

Размерная маркировка — «180x2.2x7x22 мм». Она обозначает наружный диаметр 180 мм, толщину режущего сегмента 2,2 мм, его высоту 7 мм и посадочное отверстие 22 мм. При подборе сверяют все четыре значения: одного совпадения наружного диаметра недостаточно. Посадка должна соответствовать креплению инструмента, а диск — помещаться под штатным защитным кожухом без касания его стенок.

На диске указаны «80 м/с» и «макс 8.600 об/мин». Это предельная окружная скорость и максимальная частота вращения. Обороты шпинделя инструмента не должны превышать допустимые для диска. На корпус также нанесены обозначения INTERTOOL, CT-1009 и MPA 90605. Индексы помогают различать изделия, но не заменяют проверку размеров и скоростного ограничения.

Что проверить при подборе

Сравните параметры нового диска с маркировкой снятого и требованиями инструмента. Проверьте диаметр посадки, форму и состояние прижимных фланцев, допустимый наружный диаметр оснастки. Изношенный старый диск может быть заметно меньше первоначального размера, поэтому измерять только его остаточный диаметр недостаточно. Несовпадение отверстия с посадкой приводит к смещению и биению; растачивать отверстие или компенсировать зазор случайными втулками нельзя.

Название «универсальный» не означает пригодность для любого материала и любого способа резки. Режим работы выбирают по указаниям изготовителя диска и инструмента. Отрезным диском выполняют рез, не используя его боковую поверхность для шлифования: боковое усилие нагружает корпус иначе, чем прямолинейное ведение в пропиле.

Когда требуется замена

Осмотрите режущую кромку и корпус, если резание стало заметно медленнее, появился увод в сторону или усилилась вибрация. Причинами замены служат трещины, деформация, повреждение либо потеря сегмента, а также предельный износ режущей части. Увеличивать нажим, чтобы компенсировать затупление или износ, не стоит: это повышает нагрузку и нагрев. Следы неравномерной выработки требуют проверки крепления и прижимных поверхностей.

Установка и начало работы

Отключите инструмент от питания, снимите старый диск и очистите посадочное место и фланцы от пыли и налипших частиц. Проверьте крепёж, кожух и отсутствие повреждений на новом диске. Установите его с учётом указаний по направлению вращения, если они предусмотрены изготовителем, и закрепите штатными деталями по инструкции инструмента. Перекос или грязь под фланцем могут вызвать биение даже при правильном размере отверстия.

После закрепления убедитесь, что диск свободно вращается и не задевает кожух. Проведите короткий пробный пуск без нагрузки; при вибрации или постороннем звуке остановите инструмент и проверьте установку. Во время резки закрепляйте заготовку, ведите диск без перекоса и не заклинивайте его в пропиле. Используйте защиту глаз, слуха, органов дыхания и рук, обозначенную пиктограммами на корпусе.
