Диск отрезной алмазный сегментный INTERTOOL 150 мм, посадка 22 мм

Алмазный сегментный диск INTERTOOL диаметром 150 мм предназначен для отрезных работ. Режущая кромка разделена прорезями на отдельные сегменты, а в центре выполнено посадочное отверстие с обозначением «22 мм». На корпусе нанесена надпись «Круг отрезной универсальный». При подборе учитывают не только диаметр круга, но и материал заготовки: слово «универсальный» не означает пригодность для любого материала и любого режима резания.

Конструкция и обозначения

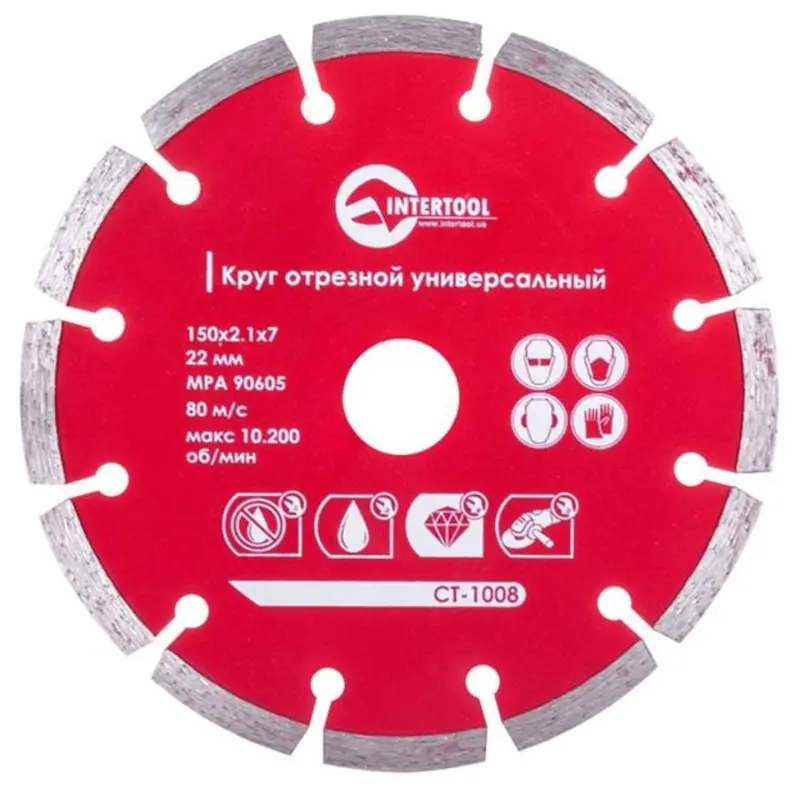

Диск имеет красный корпус и сегментированную наружную кромку. Прорези между сегментами заканчиваются округлыми расширениями. Рез выполняется периферией круга; боковую поверхность не используют для шлифования. Попытка расширить пропил боковым нажимом создаёт нагрузку, на которую отрезной диск не рассчитан.

Размерная маркировка — «150x2.1x7», отдельно указано «22 мм». На корпусе также присутствуют обозначения «MPA 90605» и «CT-1008». Предельные значения нанесены как «80 м/с» и «макс 10.200 об/мин». Их учитывают при выборе инструмента: его частота вращения не должна превышать допустимую для диска. Указанный предел оборотов не служит рекомендацией постоянно работать на максимальной скорости.

Что сверить при подборе

Сравните со снятым кругом наружный диаметр, посадочное отверстие и размерную маркировку. Затем проверьте допустимые размеры оснастки в инструкции инструмента. Диск должен помещаться под штатным защитным кожухом и правильно зажиматься фланцами. Увеличивать отверстие, ставить случайные втулки или снимать кожух ради установки круга нельзя: это нарушает посадку и может вызвать биение.

Заранее определите материал, который предстоит резать, и предусмотренный инструментом способ работы. Возможность сухого реза или применения воды проверяют по требованиям к оснастке и инструменту. Один лишь сегментный край не заменяет такую проверку. Ошибка в подборе приводит к медленному резу, перегреву и ускоренному износу кромки.

Когда диск пора менять

Осмотрите сегменты и корпус по всей окружности. Трещины, утрата сегмента, деформация корпуса или повреждённое посадочное отверстие — причины прекратить использование. Заметное биение, новая вибрация и ухудшение реза требуют остановки и проверки крепления, состояния кромки и соответствия диска материалу. Не компенсируйте плохое резание усиленным нажимом: так возрастают нагрев и нагрузка на инструмент.

Установка и работа

Отключите инструмент от питания, снимите старый круг и очистите опорные поверхности фланцев. Проверьте фланцы и крепёж: загрязнение, повреждение или перекос мешают ровному зажиму. Установите диск в соответствии с инструкцией инструмента, соблюдая указатели направления вращения, если они предусмотрены. Затяните крепление штатным способом и убедитесь, что круг не касается кожуха.

После установки выполните пробный пуск без нагрузки по инструкции инструмента. При биении или необычном звуке сразу остановите его. Во время реза закрепляйте заготовку, ведите круг без перекоса и не допускайте защемления в пропиле. Пиктограммы на корпусе напоминают о защите глаз, дыхания и слуха, а также об использовании перчаток. Исправный кожух и средства защиты нужны при каждой работе с отрезным диском.
