Диск отрезной алмазный сегментный INTERTOOL 230 мм

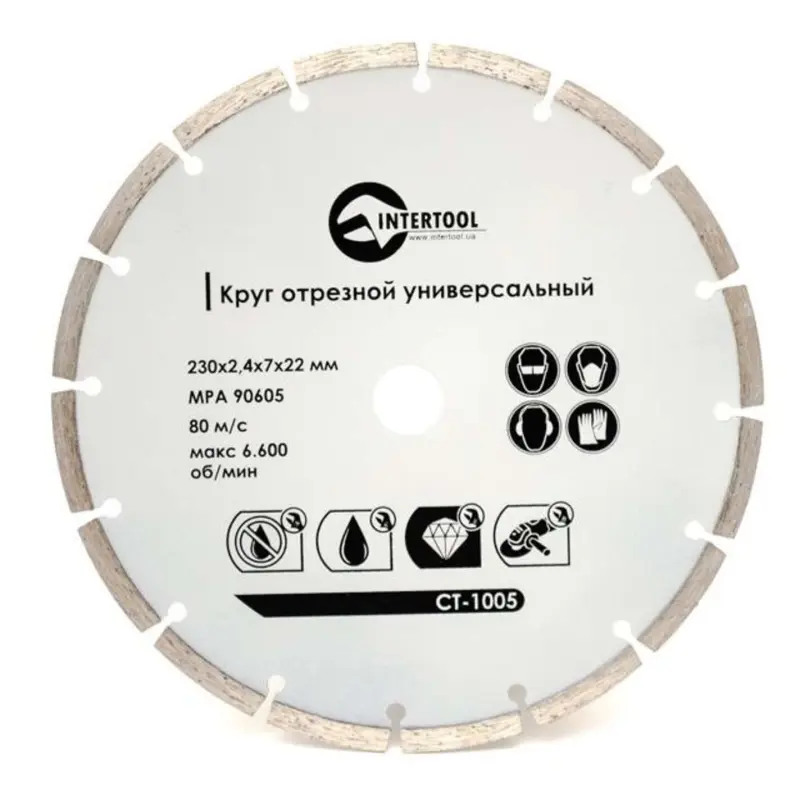

Сегментный алмазный отрезной диск INTERTOOL диаметром 230 мм предназначен для выполнения резов совместимым инструментом. По окружности расположены отдельные режущие сегменты, между которыми оставлены прорези с округлыми окончаниями. Такая конструкция разделяет рабочую кромку на участки. Диск используют для резания кромкой; боковое шлифование создаёт нагрузку, на которую отрезной круг не рассчитан.

Размер и маркировка

На диске нанесён размер «230x2,4x7x22 мм»: наружный диаметр составляет 230 мм, посадочное отверстие — 22 мм. Полную размерную запись стоит сверить с требованиями инструмента и параметрами снятого круга. На корпусе также указаны INTERTOOL, CT-1005, MPA 90605 и надпись «Круг отрезной универсальный». Обозначение «универсальный» не заменяет проверку пригодности диска для конкретного материала: круг подбирают одновременно под заготовку, оборудование и условия резания.

Предельные значения на корпусе — «80 м/с» и «макс 6.600 об/мин». Максимальная частота вращения диска составляет 6600 об/мин. Допустимая частота вращения круга должна быть не ниже максимальной частоты вращения шпинделя инструмента. Снижение оборотов регулятором не делает подходящим круг, который не соответствует требованиям оборудования. Пиктограммы напоминают о защите лица, органов дыхания и слуха, а также рук.

Что проверить при подборе

Сверьте наружный диаметр, посадку, толщину и допустимые обороты. У инструмента должно быть достаточно места для круга при установленном штатном защитном кожухе. Отверстие должно соответствовать посадочному месту без люфта и принудительной запрессовки. Нельзя растачивать его или компенсировать несовпадение случайными шайбами. Также проверьте требования к прижимным фланцам: они должны подходить для отрезного диска и удерживать его ровно, без перекоса.

Когда менять диск

Перед использованием осмотрите сегменты, прорези, центральное отверстие и корпус. Трещины, утраченный или повреждённый сегмент, деформация и повреждение посадки — причины прекратить работу и заменить круг. Сильный износ режущей кромки ухудшает резание. Если диск режет заметно медленнее, перегревается или требует всё большего усилия подачи, остановите инструмент и проверьте состояние круга и соответствие материалу. Давление на рукоятку не устраняет причину плохого реза и повышает нагрузку на диск.

Установка и работа

Отключите инструмент от питания, очистите посадочное место и обе прижимные поверхности от пыли и остатков материала. Осмотрите фланцы и крепёж; повреждённые детали крепления необходимо заменить. Установите круг без перекоса, соблюдая направление вращения, если оно обозначено, и затяните крепление по инструкции инструмента. Проверьте, что диск не касается кожуха. После сборки выполните предусмотренную изготовителем инструмента проверку без нагрузки; при биении или вибрации сразу остановитесь.

Заготовку закрепляют так, чтобы пропил не зажимал круг. Подавайте инструмент ровно, без разворота диска внутри реза и бокового давления. Неподходящая посадка вызывает биение, превышение оборотов перегружает круг, а перекос в пропиле может повредить сегменты и вызвать рывок инструмента. После остановки дождитесь полного прекращения вращения, прежде чем класть инструмент или проверять кромку.
