Диск отрезной алмазный сегментный INTERTOOL 180 мм

Алмазный сегментный отрезной диск INTERTOOL CT-1004 диаметром 180 мм предназначен для резания периферийной кромкой. Его подбирают под посадку, допустимый размер оснастки и частоту вращения инструмента. На корпусе нанесено название «Круг отрезной универсальный». При выборе учитывайте конкретный материал заготовки и разрешённый режим резания: обозначение «универсальный» не означает пригодность для любых материалов.

Конструкция и размеры

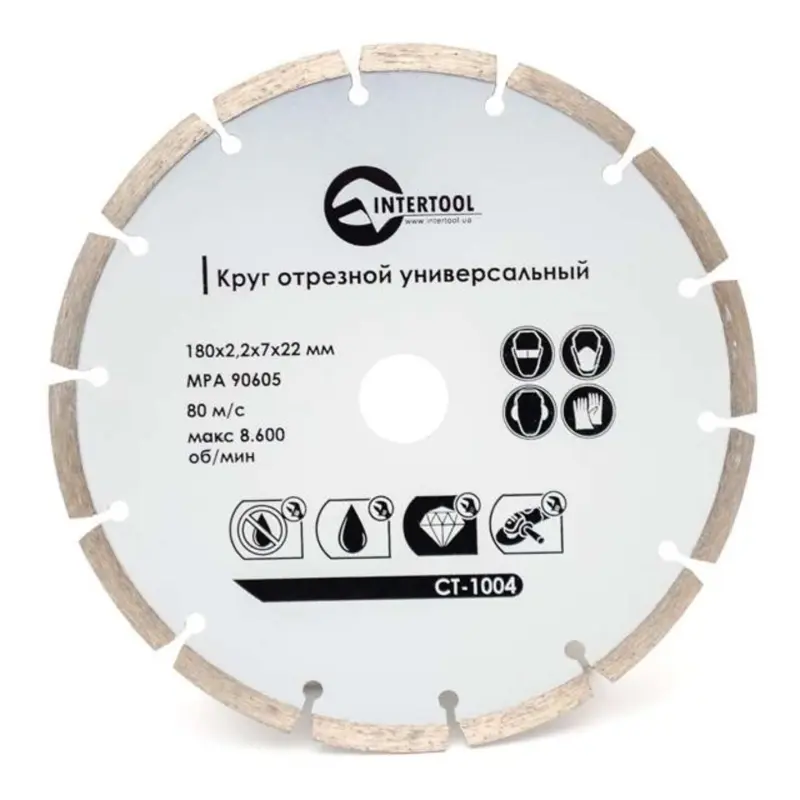

По окружности диска расположены отдельные режущие сегменты. Между ними сделаны прорези с округлыми окончаниями, в центре находится посадочное отверстие. При работе нагрузка должна приходиться на режущую кромку. Попытка шлифовать боковой плоскостью или расширять пропил поворотом инструмента создаёт боковое усилие и может повредить диск.

Размерная строка на корпусе — «180x2,2x7x22 мм». Наружный диаметр составляет 180 мм, посадочный размер по маркировке — 22 мм. При сравнении со снятым кругом учитывайте всю размерную строку и требования изготовителя инструмента. На диске также нанесено обозначение «MPA 9065».

Маркировки «80 м/с» и «макс 8.600 об/мин» задают предельную окружную скорость и максимальную частоту вращения. Частота холостого хода инструмента не должна превышать 8600 об/мин. Совпадения диаметра и отверстия недостаточно, если инструмент вращает оснастку быстрее допустимого.

Что сверить при подборе

Проверьте допустимый диаметр круга, точный размер посадки, устройство прижимных фланцев и требования к защитному кожуху. Посадка должна обеспечивать центрирование без люфта, а фланцы — ровный зажим. Не растачивайте отверстие и не компенсируйте несовпадение самодельными втулками или прокладками: смещение относительно оси вызывает биение и неравномерную нагрузку на сегменты.

Сопоставьте назначение диска с материалом, который предстоит резать, и условиями работы. Режим с подачей воды или без неё выбирают по допускам оснастки и инструмента. Одной сегментной формы для такого выбора недостаточно. Возможная глубина пропила зависит также от конструкции инструмента; увеличивать её снятием кожуха нельзя.

Когда требуется замена

Перед установкой осмотрите корпус и каждый сегмент. Трещины, деформация, сколы режущей части или отсутствующий сегмент исключают дальнейшее использование. По мере износа рез может замедляться, а необходимое усилие подачи — возрастать. Не пытайтесь компенсировать это сильным нажимом: сначала остановите инструмент и проверьте состояние кромки.

Увод от линии реза, нарастающая вибрация и следы перегрева также требуют проверки. При замене осмотрите посадочное место, прижимные фланцы и крепёж. Налипшая пыль, повреждённые поверхности или изношенное крепление мешают правильному зажиму, поэтому новый диск сам по себе не устранит причину биения.

Установка и начало работы

Отключите инструмент от питания, снимите прежний круг и очистите посадку и фланцы. Устанавливайте диск в порядке, предусмотренном инструкцией инструмента. Если на оснастке обозначено направление вращения, соблюдайте его. Затяните крепление штатным способом, без ударов и чрезмерного усилия, затем проверьте свободное вращение без касания кожуха.

Выполните пробный пуск по инструкции инструмента. Закрепите заготовку так, чтобы края пропила не зажимали круг. Ведите рез ровно, без перекоса и бокового нажима. Пиктограммы на корпусе напоминают о защите лица, дыхания, слуха и рук. При необычном шуме или биении остановите инструмент и проверьте диск и его крепление.
