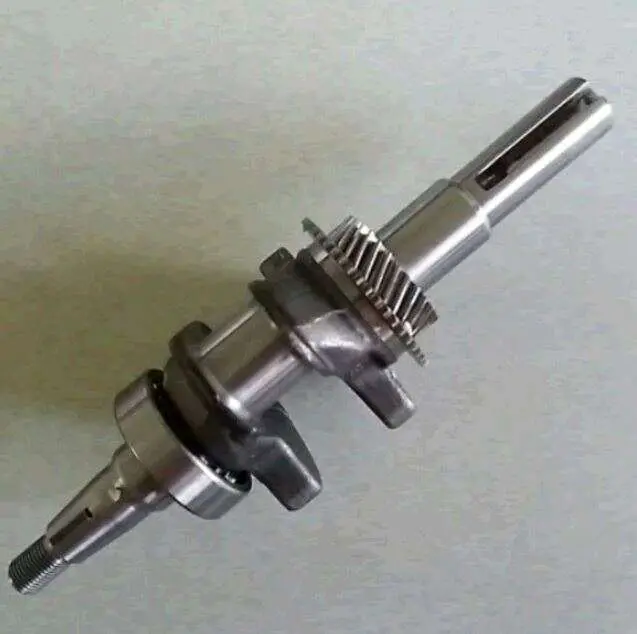

Коленвал для мотоблока 177F (9 л.с.), под шпонку Ø25 мм, с шестернями и подшипником AMG

Коленвал для двигателя мотоблока 177F (9 л.с.) передаёт усилие от шатуна и превращает движение поршня во вращение выходного вала. Исполнение под шпонку Ø25 мм предназначено для соединения с ответной приводной деталью через шпоночный паз. Коленвал поставляется с шестернями и подшипником; обозначение — AMG. При замене нужно сопоставить не только модель двигателя, но и форму концов вала, посадки и расположение сопрягаемых деталей.

Конструкция и назначение

Смещённая относительно оси вращения шатунная шейка задаёт движение шатуна, а противовесы участвуют в уравновешивании вращающихся и движущихся масс. Опорные шейки работают в подшипниках, удерживающих коленвал в картере. На валу есть зубчатый венец, продольный паз на выходном конце и резьбовой участок на противоположном. Каждая посадочная поверхность отвечает за своё соединение: повреждение шейки, паза или резьбы нельзя компенсировать одной лишь затяжкой крепежа.

Когда требуется замена

Поводом проверить коленвал служат стук из картера, увеличенный люфт, необычная вибрация и биение выходного конца. После разборки оценивают задиры и выработку на шейках, состояние резьбы, зубьев и краёв шпоночного паза. Разбитый паз мешает надёжно закрепить приводную деталь, а повреждённая шейка нарушает работу сопряжённого подшипника или шатуна. Такие дефекты могут появляться после работы с недостатком смазки, заклинивания или ослабления крепления. Один только шум ещё не указывает на необходимость замены вала: сначала определяют источник люфта и измеряют износ.

Что сверить при подборе

Сравните снятый коленвал с заменой по общей длине, длине и диаметрам обоих концов, расположению уступов и посадок под подшипники. Для шпоночного соединения Ø25 мм отдельно проверьте ширину, глубину и длину паза, а также положение ступицы относительно упора. Совпадение диаметра без совпадения остальных размеров не обеспечивает правильную посадку. На противоположном конце сопоставьте профиль посадочной поверхности и резьбу.

Проверьте диаметр и ширину шатунной шейки, расположение шестерён, их зубчатое зацепление и установочные метки. От этих параметров зависят соединение с шатуном и работа привода внутри двигателя. Сверяйте размеры измерительным инструментом, а допустимые зазоры — с ремонтными требованиями двигателя. Ошибка подбора может привести к смещению приводной детали, неправильному зацеплению, заеданию или чрезмерному осевому перемещению коленвала.

Особенности установки

Замену выполняют с разборкой двигателя и освобождением коленвала от сопряжённых деталей. При разборке сохраняют порядок втулок, шайб и других снятых деталей. Перед сборкой очищают посадочные места и проверяют шатун, ответные подшипники, сальники, шпонку и сопряжённые шестерни. Изношенные детали меняют одновременно с коленвалом; повреждённые уплотнения и прокладки также заменяют, чтобы после сборки не получить утечку масла.

Шейки и подшипники смазывают при сборке. Посадку выполняют подходящим инструментом, без ударов по резьбе и без передачи усилия через тела качения подшипника. Шестерни совмещают по установочным меткам, крепёж затягивают по требованиям двигателя, проверяют осевой зазор. До запуска проворачивают коленвал вручную: вращение должно быть свободным, без закусывания и контакта противовесов с соседними деталями. Если появляется сопротивление, причину устраняют до пуска.
