Реле датчика масла для мотоблока 177F/188F (9/13Hp) AMG

Реле датчика масла для мотоблока с двигателем 177F/188F (9/13Hp) AMG работает в системе контроля уровня масла. Оно связано с датчиком и управлением зажиганием: при сигнале о недостаточном уровне масла система препятствует работе двигателя. Сам датчик проверяет уровень в картере, а реле участвует в обработке его сигнала. Поэтому при замене нужно различать неисправность датчика, проводки и самого реле.

Конструкция и подключение

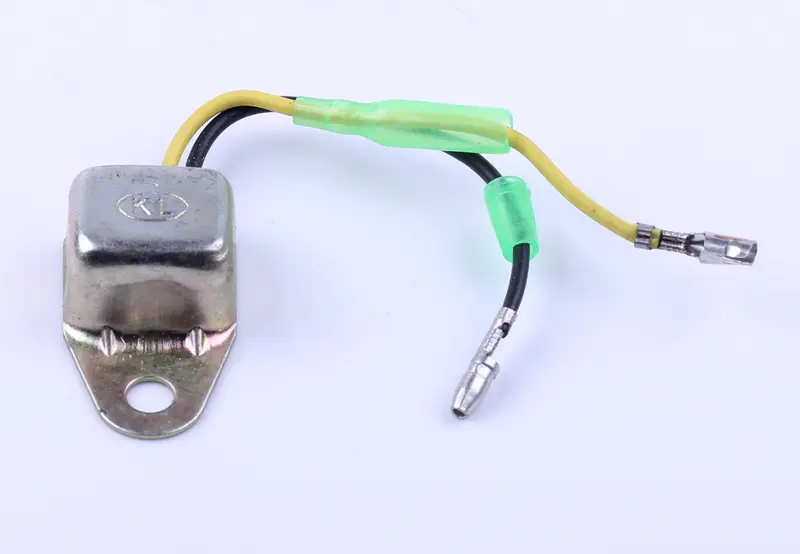

Корпус имеет выступающее крепёжное ушко с круглым отверстием. Из него выходят два провода — жёлтый и чёрный, на концах которых установлены отдельные контактные наконечники. На проводах есть зелёные изолирующие оболочки. Такое исполнение требует сверки не только корпуса, но и каждого соединения: наконечники должны подходить к ответной части проводки и надёжно удерживаться после подключения.

Цвет проводов помогает сопоставить расположение выводов, но сам по себе не определяет их назначение. Подключение проверяют по схеме двигателя и расположению контактов снятой детали. Нельзя выбирать реле только по сходству корпуса или соединять провода наугад: ошибка способна вызвать блокировку зажигания либо нарушить отключение двигателя при недостатке масла.

Когда проверяют реле

Поводом для проверки бывают остановки двигателя или отсутствие запуска при нормальном уровне масла. Эти симптомы не доказывают поломку реле: похожее поведение дают повреждённые провода, окислившиеся контакты и неисправный датчик. Сначала проверяют уровень масла по инструкции двигателя, затем осматривают доступные соединения. Следы перегрева, трещины изоляции, ослабленные наконечники и повреждение корпуса помогают найти причину сбоя.

Реле меняют при подтверждённой неисправности или повреждении, которое мешает надёжному подключению и креплению. Периодическое пропадание контакта из-за вибрации тоже требует внимания: новый блок не устранит проблему, если ответный наконечник разболтан или провод переломан возле соединения. Вместе с реле стоит осмотреть разъёмы датчика, участки жгута рядом с креплением и состояние изоляции у двигателя.

Что сверить при подборе

Сравните обозначение двигателя, назначение прежнего блока, количество выводов, форму наконечников и их расположение. Проверьте крепёжное отверстие, место под корпус и возможность провести провода без натяжения. Совпадение мощности двигателя не заменяет проверку подключения. Провода должны доставать до штатных соединений, а корпус — закрепляться без переделки соседних деталей и давления на жгут.

Замена и проверка

Работу выполняют на остановленном и остывшем двигателе, исключив случайный запуск. До разъединения проводов отмечают, куда подключён каждый вывод. Реле снимают с крепления, удерживая соединения за наконечники, а не вытягивая их за провод. Новую деталь закрепляют на штатном месте, подключают по схеме и закрывают контакты изолирующими оболочками.

Жгут укладывают вдали от горячих поверхностей, движущихся деталей и острых кромок. После сборки проверяют удержание контактов и работу системы контроля масла способом, предусмотренным инструкцией двигателя. Проверять отключение запуском без масла нельзя. Если двигатель по-прежнему не запускается или глохнет, продолжают проверку датчика и проводки; постоянное отключение защиты не устраняет причину неисправности.
