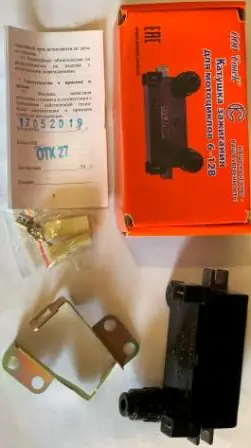

Катушка зажигания ИЖ ПЛАНЕТА 6V-12V СОВЕК (3705М, 1148) (БСЗ, МСЗ) (#VDK)

Катушка зажигания СОВЕК для ИЖ ПЛАНЕТА с обозначениями 6V-12V, 3705М, 1148 и БСЗ, МСЗ предназначена для формирования высокого напряжения, необходимого для искры на свече. От исправности катушки зависит, сможет ли система зажигания устойчиво поджигать топливную смесь при запуске и во время работы двигателя. При подборе учитывают не только напряжение, но и схему установленного зажигания.

Назначение и причины замены

Внутри катушки работают обмотки: изменение тока в первичной обмотке вызывает высоковольтный импульс во вторичной. Далее импульс поступает к свече через высоковольтный провод и наконечник. Катушка имеет чёрный корпус и выступающий высоковольтный вывод; его состояние и надёжность соединения с проводом важны для нормального искрообразования.

Поводом проверить катушку становятся затруднённый запуск, пропуски зажигания, перебои после прогрева или исчезновение искры. Трещины корпуса, следы пробоя, повреждение вывода и ненадёжные контакты также требуют внимания. Однако одни перебои ещё не доказывают неисправность катушки: похожие симптомы дают свеча, её наконечник, провод и соединения системы зажигания.

Что сверить при подборе

Сопоставьте обозначения на снятой катушке, напряжение бортовой сети и тип зажигания. Надпись 6V-12V не заменяет проверку соответствия схеме: катушка должна подходить к способу управления первичной обмоткой. Если зажигание переделывали, ориентируйтесь на фактически установленные компоненты и требования к ним, а не только на название мотоцикла.

Проверьте расположение креплений, доступное место под корпус, направление высоковольтного вывода и возможность подключить штатные провода без натяжения. Сравните низковольтные контакты и способ фиксации соединений. Ошибка по креплению мешает надёжно закрепить корпус, а неподходящее положение вывода вынуждает резко перегибать провод или прокладывать его рядом с нагретыми деталями.

При электрической проверке используйте значения и методику для соответствующей системы зажигания. Универсального сопротивления обмоток для всех катушек нет. Несоответствие параметров может привести к слабой искре, перегреву катушки и перегрузке управляющих компонентов. Обозначения 3705М и 1148 стоит сопоставлять полностью, не подбирая замену по отдельным совпавшим цифрам.

Установка и проверка

Работу выполняют при выключенном зажигании и отключённом питании. До снятия старой катушки отмечают подключение проводов, затем отсоединяют их и освобождают крепление. Новую катушку закрепляют без перекоса и давления на выводы. Провода подключают по схеме зажигания и маркировке контактов; переставлять их по догадке нельзя.

Одновременно осмотрите высоковольтный провод, свечной наконечник, изоляцию низковольтных проводов и крепёж. Повреждённые соединения устраняют, изношенные сопутствующие детали заменяют. Провод не должен тереться об острые кромки или касаться горячих поверхностей. После сборки проверяют надёжность крепления, запуск и устойчивость работы двигателя после прогрева. Для проверки искры используют подходящий тестер, не удерживая высоковольтные соединения рукой.
