Перья вилки Honda DIO под дисковый тормоз AMG

Перья вилки под дисковый тормоз

Перья вилки Honda DIO AMG предназначены для исполнения с дисковым тормозом. Они относятся к подвеске: удерживают колесо относительно рулевой части и обеспечивают его перемещение при проезде неровностей. От состояния перьев зависят плавность хода вилки, отсутствие люфта и правильное положение колеса. Крепления тормоза должны соответствовать конструкции вилки, поэтому при подборе учитывают не только название скутера, но и устройство снятых деталей.

Конструкция и причины замены

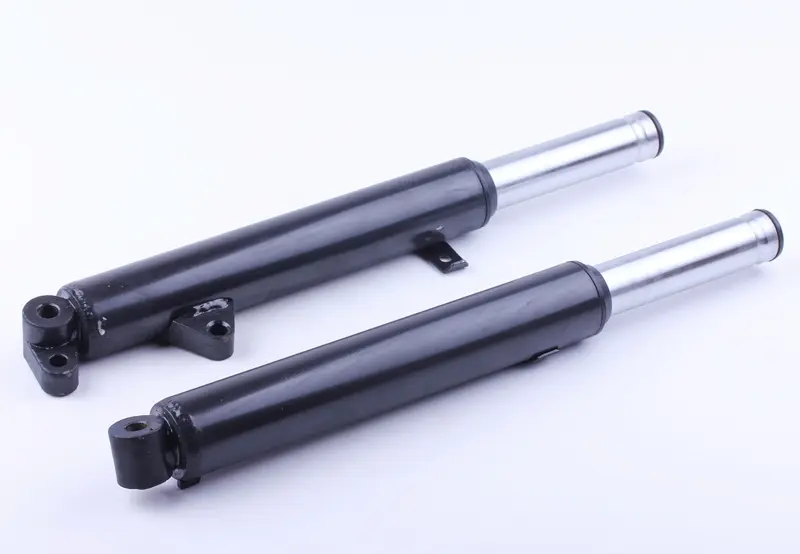

У перьев чёрные наружные корпуса, выступающие гладкие серебристые трубы и нижние крепёжные проушины. Крепления на двух перьях различаются, поэтому их расположение нужно сверять отдельно для каждой стороны. Посадочные места задают положение оси колеса и связанных с вилкой деталей; внешнее сходство корпусов само по себе ещё не означает совпадения креплений.

Повод проверить вилку — стук на неровностях, ощутимый люфт, заедание при сжатии или неравномерный ход. После удара колесом стоит проверить прямолинейность труб и состояние проушин. Погнутые трубы, трещины корпуса, повреждённые посадочные места и глубокие задиры на поверхностях скольжения могут потребовать замены перьев. При этом стук спереди не всегда связан с ними: сначала исключают ослабленный крепёж, люфт рулевых подшипников и подшипников колеса.

Что сверить при подборе

Сравните полную длину снятого пера, диаметр трубы в месте крепления, форму верхней части и способ её фиксации. Отдельно проверьте посадку оси колеса, расположение проушин, отверстий и креплений тормозного механизма. Учитывайте также точки установки крыла и направляющих тормозного шланга, если они предусмотрены на вашей вилке. Размеры лучше снимать с исправных участков: деформация после удара может исказить результат измерения.

Левую и правую стороны сравнивают по отдельности, сохраняя их штатное расположение. При замене одного пера проверяют состояние второго и соответствие геометрии обеих сторон. Несовпадение длины или посадок может нарушить положение колеса, затруднить установку оси и вызвать перекос вилки. Несоответствие креплений тормоза мешает правильно расположить суппорт относительно диска. Подгонять такие различия затяжкой крепежа нельзя.

Особенности установки

Скутер устойчиво закрепляют с разгруженным передним колесом. При разборке отмечают расположение втулок и крепежа, а снятый суппорт поддерживают, не оставляя его висеть на шланге. После снятия перьев очищают и осматривают места их крепления, проверяют ось, колесные втулки, пыльники и доступные уплотнения. Изношенные сопутствующие детали заменяют, чтобы люфт или повреждение соседнего крепления не сохранились после сборки.

Перья устанавливают в штатное положение по руководству для конкретной модификации скутера; порядок и моменты затяжки берут из него же. Ось должна входить без принудительного стягивания перекошенных деталей. После сборки проверяют свободное вращение колеса, работу тормоза, плавность сжатия и возврата вилки. При повороте руля тормозной шланг не должен натягиваться или попадать между подвижными частями. Заедание, стук или перекос требуют устранения до поездки.
