Амортизатор JOG 225 мм, стандартный, черный AMG

Амортизатор JOG 225 мм в стандартном исполнении, с черной пружиной, предназначен для подвески скутера. Пружина воспринимает нагрузку и позволяет подвеске отрабатывать неровности, а амортизатор сдерживает последующие колебания. От состояния этой детали зависит, насколько быстро скутер перестает раскачиваться после проезда ямы или дорожного стыка. Обозначение товара — AMG.

Конструкция и причины замены

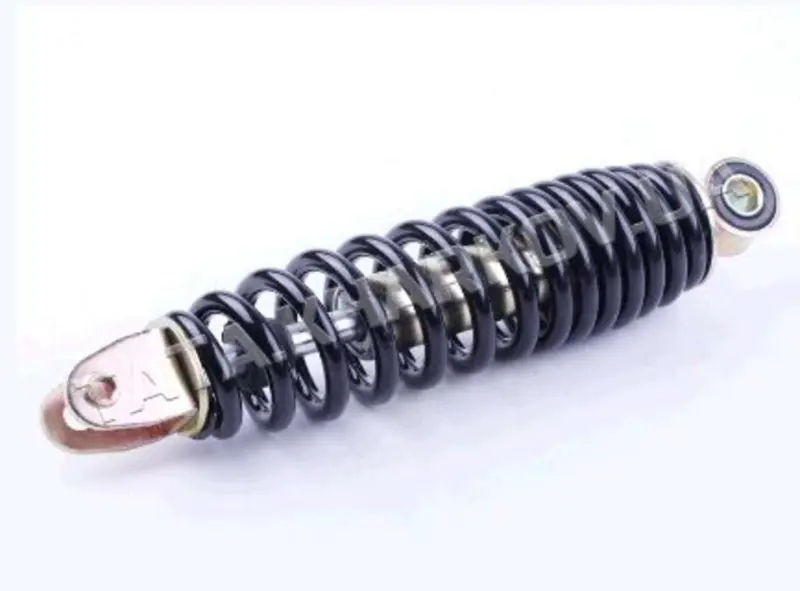

Винтовая пружина расположена вокруг корпуса амортизатора. На одном конце находится крепежное ушко со втулкой, на другом — вильчатое крепление. При подборе такая схема креплений имеет такое же значение, как длина: деталь должна правильно встать между точками крепления, без перекоса и принудительного раздвигания вилки.

Повод проверить амортизатор — повторная раскачка после неровности, частые пробои подвески при привычной нагрузке, стук в креплениях или заметное изменение посадки скутера. Следы подтекания на корпусе, повреждение пружины и деформация креплений также требуют внимания. Один только стук еще не означает, что нужно менять весь амортизатор: причиной могут оказаться изношенные втулки или ослабленное крепление.

Что сверить при подборе

Сравните снятую деталь с новой по форме обоих креплений, расположению втулок и свободному месту вокруг пружины. Обозначение 225 мм нужно учитывать вместе с фактической геометрией: измеряйте обе детали одинаковым способом и в одинаковом состоянии. Не сопоставляйте полную длину одной детали с расстоянием между центрами крепежных отверстий другой.

• Проверьте расстояние между точками крепления при разгруженной подвеске и сопоставьте его с параметрами снятого амортизатора.
• Сверьте диаметр крепежных отверстий, ширину втулки ушка и внутренний зазор вильчатого конца: болты и посадочные места должны соответствовать друг другу.
• Убедитесь, что пружина и корпус не будут задевать соседние детали при перемещении подвески.
• Учитывайте штатную посадку скутера и обычную нагрузку: слово «стандартный» само по себе не определяет жесткость пружины.

Ошибка в длине может изменить положение подвески и доступный ход. Неподходящая ширина крепления приводит к перекосу при затяжке, а несоответствие отверстий и болтов — к люфту или невозможности установки. Подгонять крепления изгибанием и компенсировать неверную посадку случайными проставками не стоит.

Установка и проверка

Скутер устанавливают устойчиво, а подвижную часть подвески поддерживают отдельно, чтобы снять нагрузку с крепежа. После извлечения болтов амортизатор снимают в сборе. Для обычной замены детали не требуется разбирать пружинный узел: пружина находится под нагрузкой, и освобождать ее крепления без специального приспособления нельзя.

Пока крепления доступны, осмотрите втулки, болты, резьбу и посадочные отверстия на износ, трещины и овальность. Поврежденный крепеж и изношенные втулки заменяют подходящими деталями. Новый амортизатор устанавливают без бокового натяга, соблюдая порядок сборки и момент затяжки, предусмотренные руководством скутера.

После сборки плавно нагрузите подвеску и проверьте ее движение, отсутствие люфта и контакта с соседними деталями. Первую проверку в движении проведите на небольшой скорости: стук, заедание или сохраняющаяся раскачка требуют повторного осмотра креплений и подвески.
