Коммутатор (CDI) Yamaha Jog 3KJ, 5 контактов, 2Т

Коммутатор (CDI) Yamaha Jog 3KJ

Коммутатор — это электронный блок зажигания скутера: он накапливает заряд от генератора и в нужный момент отдаёт его на катушку, создавая искру на свече. От исправности этого блока напрямую зависит, схватит ли двухтактный мотор 3KJ с первой попытки, будет ли он ровно держать холостые обороты и уверенно тянуть под нагрузкой.

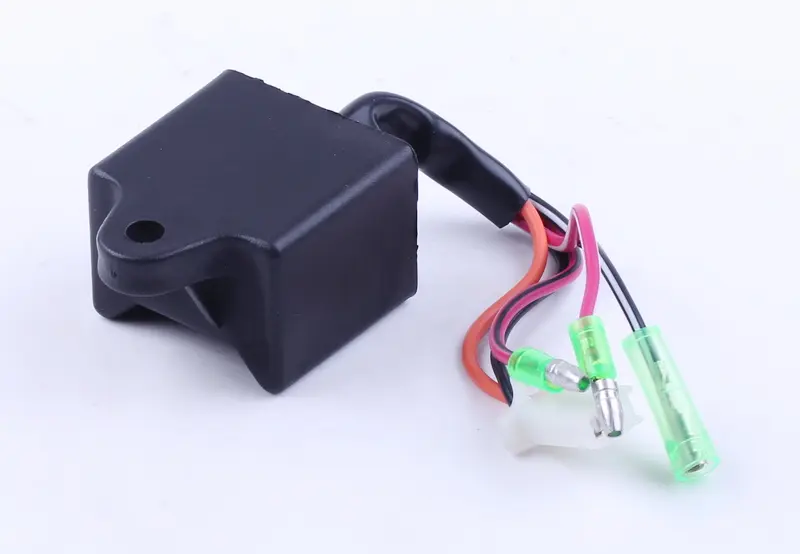

Электроника собрана в компактном чёрном пластиковом корпусе с залитой начинкой, сбоку — крепёжное ушко с отверстием под болт, так что блок жёстко фиксируется на штатном месте под пластиком, а не висит на проводах. Проводка выведена одним коротким жгутом: белая двухконтактная колодка плюс три отдельных провода с одиночными клеммами, итого пять контактов. Именно такая схема используется на 3KJ, поэтому подключение выполняется без переделки штатной проводки.

Для каких скутеров подходит

Позиция рассчитана на 50-кубовые двухтактные скутеры Yamaha с воздушным охлаждением на базе мотора 3KJ — это семейство Jog и родственные аппараты с той же электрикой. Оригинальные блоки этой линейки идут по каталожному ряду 3KJ-85540, и заменяющая деталь должна повторять их схему подключения: пять контактов в том же сочетании колодки и одиночных клемм. Если на скутере стоит блок с шестью или восемью контактами, это уже другая серия зажигания, и такой вариант не подойдёт.

Что проверить при подборе

• Количество и тип контактов: две клеммы в общей колодке и три одиночные — самый быстрый способ отличить нужную серию от соседних.
• Цвета проводов на снятом блоке: они должны совпадать с ответными частями жгута, тогда подключение получается однозначным и без «угадывания».
• Тип питания системы: зажигание 3KJ работает от генератора, а не от аккумулятора, поэтому блоки от четырёхтактных китайских моторов с другой схемой питания сюда не становятся.
• Длина и направление выхода жгута: провода должны доставать до ответной колодки без натяга и не тереться о раму.
• Наличие крепёжного ушка: фиксация болтом снижает вибрационную нагрузку на пайку и клеммы, а значит блок дольше держит контакт.

Когда меняют коммутатор

Типичная картина — пропала искра при заведомо исправной свече, катушке и высоковольтном проводе. На отказ блока также указывают запуск через раз, самопроизвольная остановка прогретого мотора, исчезновение искры по мере нагрева, рывки и провалы на средних оборотах. Перед заменой имеет смысл убедиться, что зачищены массы, целы клеммы жгута и исправен датчик — иначе новый блок повторит поведение старого.

Установка

Замена занимает считаные минуты: снимается пластик в зоне блока, отсоединяются колодка и одиночные клеммы, откручивается крепёжный болт. Новый блок ставится в обратном порядке, клеммы соединяются по цветам, соединения стоит поджать и посадить в изоляторы, чтобы влага и грязь не попадали на контакты. После сборки проверяют искру и запуск на холодном и прогретом двигателе.

Блок зажигания для 3KJ не обслуживается и не ремонтируется — при потере искры его просто меняют на рабочий аналог с такой же распиновкой. Это одна из тех деталей, которые полезно держать в поле зрения при ремонте возрастного японского скутера: заменить её проще и быстрее, чем перебирать всю электрику мотора.
