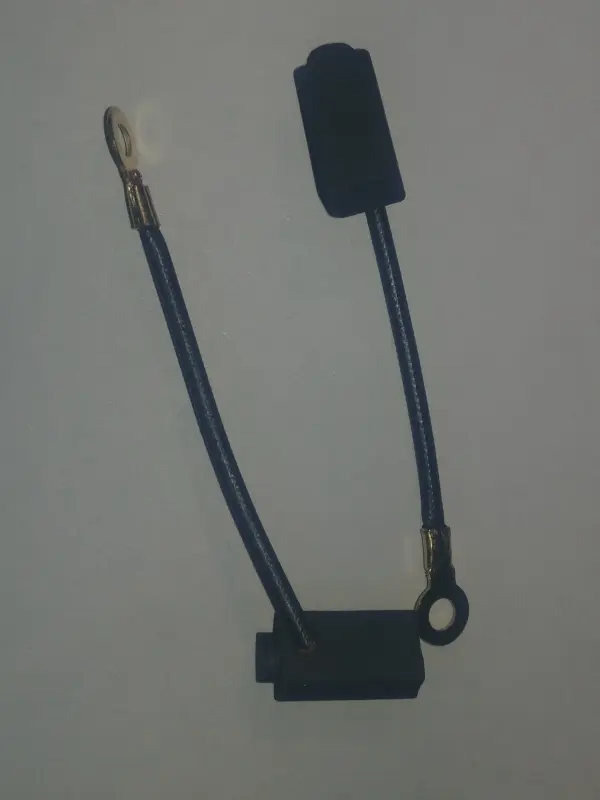

Щетки генератора ИЖ 6V VDK, комплект 2 шт.

Щетки генератора ИЖ 6V VDK

Токосъемные щетки для шестивольтового генератора постоянного тока мотоциклов ИЖ. Комплект из двух щеток с готовыми гибкими выводами и кольцевыми наконечниками ставится в штатные щеткодержатели и восстанавливает нормальный съем тока с коллектора якоря, а значит — возвращает мотоциклу стабильную зарядку аккумулятора и ровный свет фары.

Что делает щетка в генераторе ИЖ

Шестивольтовый генератор ИЖ — машина постоянного тока с коллектором. Пока двигатель работает, якорь вращается, а прижатые пружинами графитовые щетки скользят по медным ламелям коллектора и снимают выработанное напряжение. Дальше ток идет к реле-регулятору, на подзарядку аккумулятора и к потребителям бортовой сети. Щетка расходуется быстрее подшипников, обмоток и самого коллектора, потому что постоянно работает в трении и искрении. Именно поэтому пару щеток берут в запас при любой переборке электрооборудования мотоцикла.

Что в комплекте и как он устроен

Две щетки имеют медные плетеные выводы в изоляции, а выводы завершены кольцевыми наконечниками под винт щеткодержателя — подключение выполняется отверткой, без пайки. На одном выводе установлена изолирующая шайба: она разделяет контакты изолированного и «массового» выводов при затяжке. Рабочее тело щетки — графитовый брусок прямоугольного сечения, который свободно ходит в направляющей и постоянно поджимается пружиной к коллектору.

Признаки, что щетки отработали

• аккумулятор перестал заряжаться или заряжается только на высоких оборотах;
• лампы горят тускло, свет «мигает» на неровной дороге;
• амперметр показывает нестабильный или нулевой зарядный ток;
• щетка стерлась по высоте, скололась, подвисает в направляющей или потеряла плотный контакт;
• на коллекторе много графитовой пыли и следов сильного искрения.

Подбор и установка

Главный критерий подбора — напряжение генератора: шестивольтовые и двенадцативольтовые модификации ИЖ различаются, поэтому деталь берут строго под свою систему. Перед покупкой сверьтесь со снятой щеткой: габариты бруска, длина вывода и тип наконечника, который должен садиться на винт щеткодержателя. Менять щетки правильно парой — одинаковая высота и одинаковая приработка дают равномерное прилегание к коллектору и симметричный съем тока. При монтаже очистите и продуйте щеткодержатели, протрите коллектор от графитовой пыли, убедитесь, что щетка ходит в направляющей без заеданий, а пружина давит ровно. Выводы уложите так, чтобы плетенка не терлась о вращающиеся детали и не мешала ходу щетки.

Преимущества

• Готовые выводы с кольцевыми наконечниками — щетки становятся на штатные винты щеткодержателя без пайки и переделок.
• Графитовое тело щетки мягко прирабатывается к медному коллектору и бережет ламели от быстрой выработки.
• Комплект из двух щеток обновляет обе позиции сразу, поэтому контакт по коллектору получается равномерным.
• Изолирующая шайба на выводе сохраняет правильное разделение контактов при сборке щеткодержателя.

Комплект пригодится и для планового обслуживания перед сезоном, и для ремонта «по симптому», когда внезапно пропал заряд. Держать запасную пару щеток в наборе инструментов практично: замена занимает несколько минут прямо в гараже и возвращает генератору ИЖ штатную отдачу без сложной диагностики.
