Храповик 4T GY6 125/150 AMG

Храповик 4T GY6 125/150 AMG — деталь механизма ножного запуска скутера. Он участвует в передаче усилия от кикстартера к двигателю во время пускового хода. Обозначение 4T относится к четырёхтактному двигателю. Храповик меняют при повреждении зубьев, износе посадки или нарушении зацепления, когда исправный привод ножного запуска уже не может уверенно провернуть двигатель.

Конструкция и работа

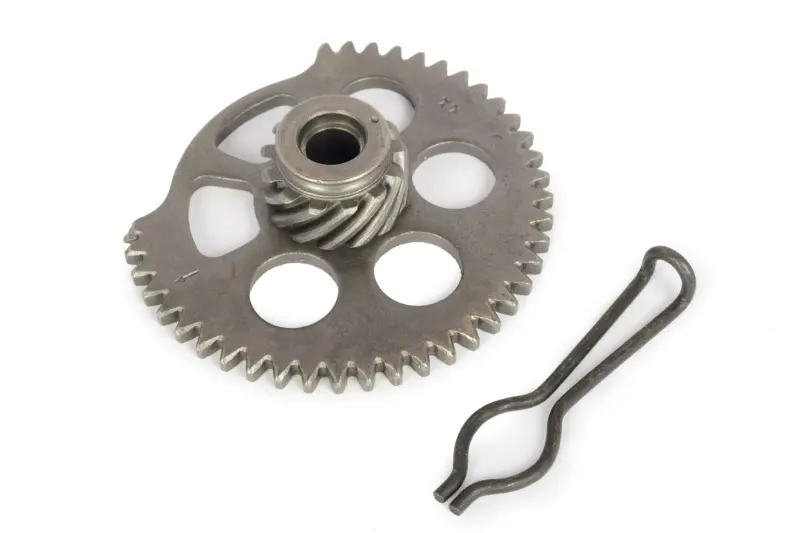

У детали широкий зубчатый венец, центральное посадочное отверстие и выступающая малая шестерня с косыми зубьями. В диске предусмотрены сквозные отверстия. Эти элементы нужно сопоставлять со снятым храповиком: одинаковый общий силуэт ещё не означает, что совпадут посадка и зацепление. На диске нанесена стрелка; при сравнении деталей учитывайте её положение, а установочную ориентацию проверяйте по устройству механизма.

Во время запуска зубья передают кратковременную нагрузку. Скруглённые кромки, сколы и неравномерная выработка ухудшают контакт с ответной деталью. Проскакивание при нажатии на рычаг, хруст или неполное зацепление — повод разобрать и осмотреть привод. Эти признаки могут быть связаны также с соседними шестернями, втулками или пружинами, поэтому один лишь звук не определяет причину неисправности.

Что сверить при подборе

Сравните диаметр и профиль центрального отверстия, общую высоту храповика, расположение опорных поверхностей и выступание малой шестерни. Отдельно проверьте наружный диаметр венца, количество и форму зубьев обеих зубчатых частей, направление наклона косых зубьев. Размеры удобнее снимать с очищенной детали, учитывая, что изношенные поверхности уже могли потерять первоначальную форму.

Проверьте также место под пружинную скобу и расположение деталей, удерживающих храповик в механизме. Снятые шайбы, втулки и фиксаторы помогают восстановить порядок сборки, но не заменяют сравнение самой шестерни. Ошибка по высоте или посадке может вызвать перекос, постоянное трение либо неполное зацепление. Несовпадение зубьев приводит к рывкам и ускоренному повреждению сопряжённых деталей.

Замена и проверка

Работу выполняют на заглушённом двигателе, исключив случайный запуск. После открытия доступа к приводу запоминают расположение шайб, скобы и фиксаторов. Пружинные детали снимают осторожно, удерживая их от выскакивания. Старый храповик извлекают без ударов по зубьям, затем очищают посадочное место и убирают продукты износа.

Одновременно осмотрите ответные зубья, ось или втулку, пружинную скобу и удерживающие детали. Сколы, заметный люфт и деформация требуют устранения: новая шестерня не исправит повреждённую опору или изношенную ответную часть. Порядок смазки и точки её нанесения выбирают по требованиям к конкретному механизму; избыток смазки не должен попадать на ремень и рабочие поверхности шкивов.

При сборке восстановите расположение снятых деталей и убедитесь, что фиксаторы заняли свои места. До запуска проверьте плавность хода кикстартера, возврат рычага и отсутствие заклинивания. Если механизм движется туго или зубья упираются друг в друга, повторно проверьте посадку и порядок сборки. Продавливать рычаг силой нельзя: так можно повредить зубья и опоры привода.
