Хомут ножки кикстартера ИЖ VDK

Хомут ножки кикстартера ИЖ VDK служит для крепления пускового рычага на валу кикстартера. Через это соединение усилие ноги передаётся механизму запуска двигателя. Плотная посадка нужна, чтобы рычаг двигался вместе с валом без проскальзывания и лишнего люфта. При замене изношенного крепления проверяют не только сам хомут, но и состояние ответных шлицев.

Как устроено крепление

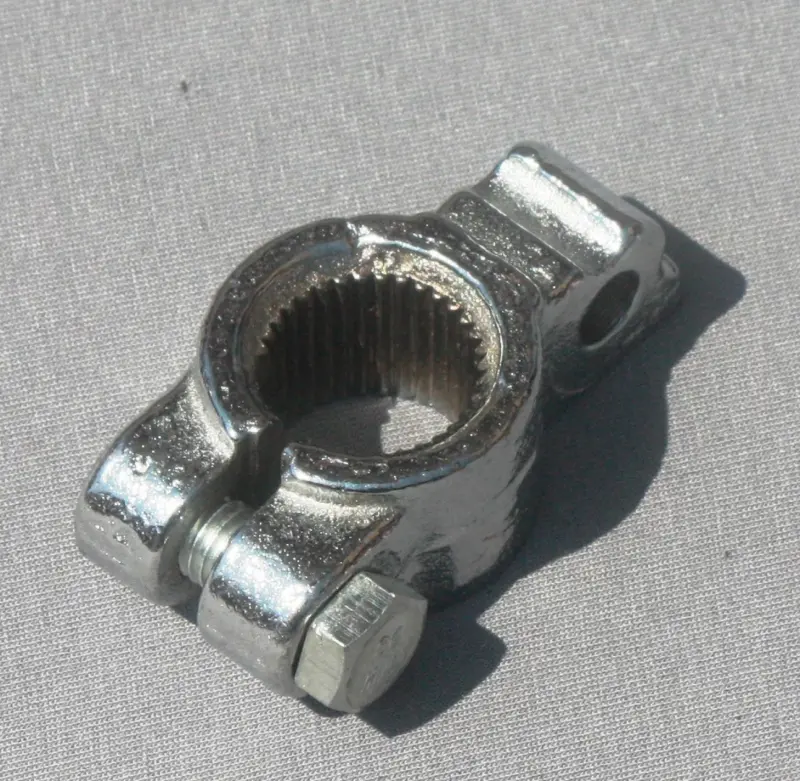

Внутри кольцевой части выполнены шлицы, а корпус имеет разрез и стяжной болт с шестигранной головкой. Шлицевое зацепление передаёт усилие, стяжка фиксирует посадку хомута на валу. Сбоку расположен выступ с поперечным отверстием для соединения с ножкой. При подборе важны оба сопряжения: совпадение посадки на валу само по себе ещё не означает, что снятая ножка подойдёт к новому креплению.

Когда хомут требует замены

Повод осмотреть крепление — заметное качание ножки относительно вала, смещение её положения после нажатия или проскальзывание при попытке запуска. На снятом хомуте проверяют внутренние шлицы, края разреза и участки вокруг отверстий. Смятые зубцы, трещины и деформация стяжных проушин мешают надёжно закрепить рычаг. Разбитое отверстие бокового соединения также может давать люфт, даже если посадка на валу остаётся плотной.

К износу часто приводит работа с ослабленным крепежом: под нагрузкой соединение постепенно разбивает посадочные поверхности. Попытка убрать такой люфт всё более сильной затяжкой может повредить болт или проушины. Если изношены шлицы самого вала, установка одного нового хомута не устранит причину проскальзывания.

Что сверить со снятой деталью

Сравните диаметр шлицевой посадки, число и профиль шлицев, а также глубину отверстия. Проверьте ширину кольцевой части, расположение разреза и положение стяжного болта относительно вала. Для бокового соединения сопоставьте диаметр отверстия, толщину выступа и его расположение. Разница в этих местах может помешать сборке или изменить положение ножки.

Отдельно оцените свободное место для головки болта и инструмента. После сборки рычаг должен занимать предусмотренное положение и проходить свой ход без упора в соседние детали. Подбирать хомут только по внешнему сходству рискованно: близкие по форме крепления могут иметь разные шлицевые посадки.

Установка и проверка

До разборки отметьте положение ножки на валу. Ослабьте стяжку и снимите старое крепление без ударов по валу. Очистите место посадки от грязи и осмотрите шлицы, болт и крепёж бокового соединения. Детали с повреждённой резьбой, заметной выработкой или деформацией заменяют вместе с хомутом, если именно они мешают закрепить ножку без люфта.

Совместите шлицы и установите хомут в нужное положение. Не используйте стяжной болт для принудительного натягивания неподходящей детали на вал. Крепёж затягивают по требованиям ремонтной документации мотоцикла. После сборки проверьте фиксацию хомута, соединение с ножкой и свободный ход рычага. Если сохраняется качание или проскальзывание, сначала найдите источник люфта: дальнейшие попытки запуска могут ускорить повреждение шлицев.
