Трос спидометра Yamaha JOG 50 (диск) VDK

Трос спидометра Yamaha JOG 50 (диск) VDK передаёт вращение от привода к механическому спидометру скутера. От исправности этой связи зависит работа указателя скорости, а в механическом приборе со счётчиком пробега — и учёт пройденного расстояния. Его меняют при обрыве внутреннего троса, повреждении оболочки или износе концов, которые перестают надёжно передавать вращение.

Устройство и признаки износа

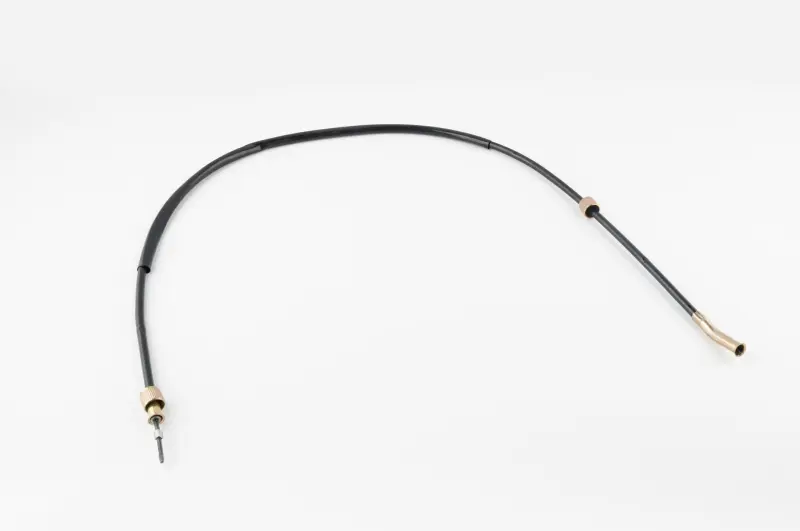

Трос выполнен в чёрной гибкой оболочке с концевыми креплениями. На одном конце предусмотрен изогнутый наконечник; по длине есть дополнительные участки наружного покрытия. При подборе значение имеют форма обоих концов и способ их соединения с приводом и прибором: даже внешне близкие тросы могут различаться посадкой. Оболочка направляет внутренний вращающийся трос по маршруту между точками подключения, поэтому её состояние влияет на работу передачи.

Повод проверить трос — неподвижная стрелка во время движения, рывки показаний или шорох вдоль его прокладки. Такие признаки бывают также при неисправности привода или самого спидометра, поэтому замену лучше начинать с проверки соединений. Трещины, заломы, перетёртые места оболочки и повреждённые наконечники помогают обнаружить причину. Если внутренний трос оборвался, стоит выяснить, не заклинил ли привод: иначе новая деталь может снова выйти из строя.

Что сверить при подборе

Сравните снятый трос с заменой по общей длине, длине оболочки, форме креплений и выступанию внутренней части с обоих концов. Отдельно проверьте профиль концов, посадочные участки, резьбу там, где она используется, и направление изгиба наконечника. Обозначение «диск» учитывайте при сопоставлении версии скутера, но окончательно проверяйте соответствие по установленной детали и точкам её подключения.

Длины должно хватать для штатной прокладки без натяжения при повороте руля и перемещении подвески. Слишком короткий трос тянет крепления и перегибается у наконечников. Излишняя длина может образовать петлю, которая трётся о соседние детали или попадает в зону движения колеса. Несовпадение формы внутреннего конца приводит к проскальзыванию либо мешает полностью соединить трос с приводом.

Замена и проверка

До снятия запомните маршрут прокладки и расположение направляющих. Освободите крепления, отсоедините оба конца и извлеките трос, не вытягивая его силой через зажатые участки. Заодно осмотрите ответные соединения, фиксаторы и уплотнения, если они предусмотрены конструкцией. Повреждённые направляющие и уплотнения стоит заменить: первые удерживают оболочку на месте, вторые препятствуют попаданию загрязнений в соединение.

Новый трос уложите по штатному маршруту плавными дугами. Внутренние концы должны войти в ответные гнёзда без усилия; затягиванием крепления нельзя компенсировать несовпадение посадки. Соблюдайте порядок обслуживания и смазки, предусмотренный для тросового привода вашей техники. После закрепления поверните руль в обе стороны и проверьте, что оболочка не натягивается, не пережимается и не касается движущихся частей. Затем проверьте работу спидометра при коротком контрольном проезде.
