Трос спидометра Yamaha JOG 50 (барабан) VDK

Трос спидометра Yamaha JOG 50 (барабан) передаёт вращение от механического привода к прибору на руле. Благодаря этой связи спидометр показывает скорость движения. Трос меняют при обрыве внутреннего сердечника, повреждении оболочки или износе соединительных концов, когда вращение перестаёт передаваться либо передаётся с перебоями. Обозначение «барабан» нужно учитывать при подборе под тормозное исполнение скутера.

Конструкция и работа

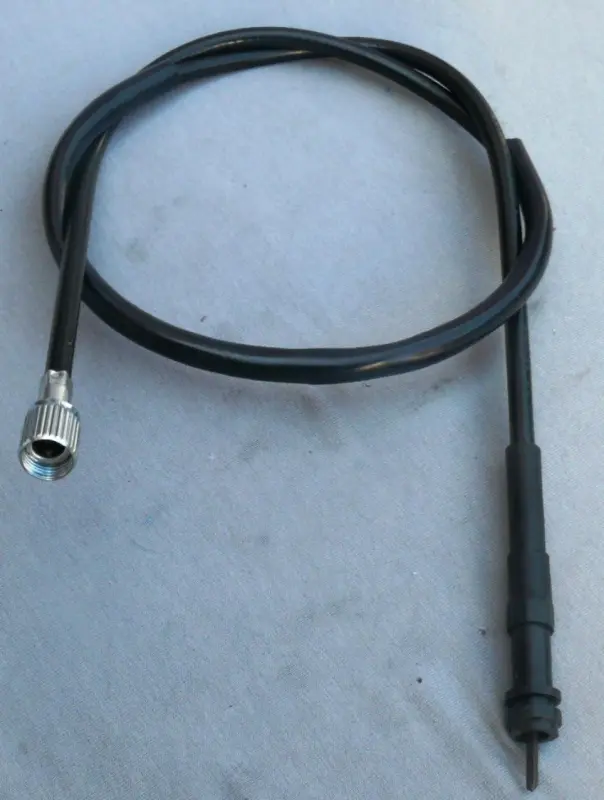

Гибкая оболочка чёрного цвета позволяет провести трос по изгибам штатной трассы. На одном конце расположена соединительная гайка с рифлением, на другом — удлинённый чёрный наконечник с выступающим концом сердечника. Эти соединения должны подходить к ответным креплениям: одной похожей гайки недостаточно, чтобы считать трос подходящим.

Внутри оболочки вращается сердечник. Для его нормальной работы нужны плавные изгибы без пережатий и заломов. Слишком крутой поворот трассы увеличивает сопротивление вращению, а повреждённая оболочка позволяет загрязнениям попадать внутрь. Поэтому при замене оценивают не только состояние концов, но и весь путь троса от привода до прибора.

Когда требуется замена

Повод проверить трос — неподвижная стрелка во время движения, рывки показаний или шорох, появившийся со стороны его трассы. Такие симптомы возможны и при неисправности привода либо самого спидометра, поэтому сначала проверяют соединения и целостность сердечника. Трещины оболочки, сильные перегибы, повреждённая резьба и стёртые грани передающих концов помогают определить причину неисправности.

Что сверить со снятым тросом

Сравните общую длину, форму обоих наконечников, резьбу соединительной гайки и способ фиксации противоположного конца. Отдельно проверьте профиль и выступание сердечника: он должен входить в ответные гнёзда и передавать вращение без проскальзывания. Удобнее сопоставлять детали рядом, расправив их без натяжения. Старый трос с заломами не стоит использовать как образец правильной прокладки.

Нужная длина оставляет запас на поворот руля, но не создаёт свободных петель возле движущихся частей. Слишком короткий трос натягивается и нагружает крепления; чрезмерно длинный сложнее провести без тесных изгибов. Несовпадение наконечников может привести к неполному зацеплению сердечника, срыву соединения и нестабильным показаниям даже после замены.

Установка и проверка

Перед снятием запомните расположение троса в направляющих и места его крепления. Освободите оба конца, очистите ответные посадки и осмотрите привод, соединение у прибора, удерживающие скобы и защитные детали. Повреждённые крепления и уплотнения стоит заменить вместе с тросом: они помогают сохранить правильную трассу и закрыть соединения от загрязнений.

Проведите новый трос по штатному пути, совместите передающие концы с гнёздами и закрепите соединения без перекоса. Гайка должна наживляться свободно; не пытайтесь затяжкой втянуть неподходящий наконечник или сердечник, который не вошёл в зацепление. После установки поверните руль в обе стороны и убедитесь, что оболочка не натягивается, не зажимается и не касается движущихся деталей. Проверьте работу спидометра: показания должны изменяться плавно, без постороннего шума со стороны троса.
