Ступица щеки вариатора (звезда) Yamaha JOG 90 VDK

Ступица щеки вариатора (звезда) Yamaha JOG 90 VDK — деталь для ремонта соединения щеки вариатора с валом. Она участвует в передаче вращения через сопряжённые поверхности, поэтому состояние её посадки влияет на работу соединения. При ремонте нужно оценивать не только саму звезду, но и поверхности, с которыми она входит в зацепление: новая деталь не устранит износ ответной части.

Конструкция и назначение

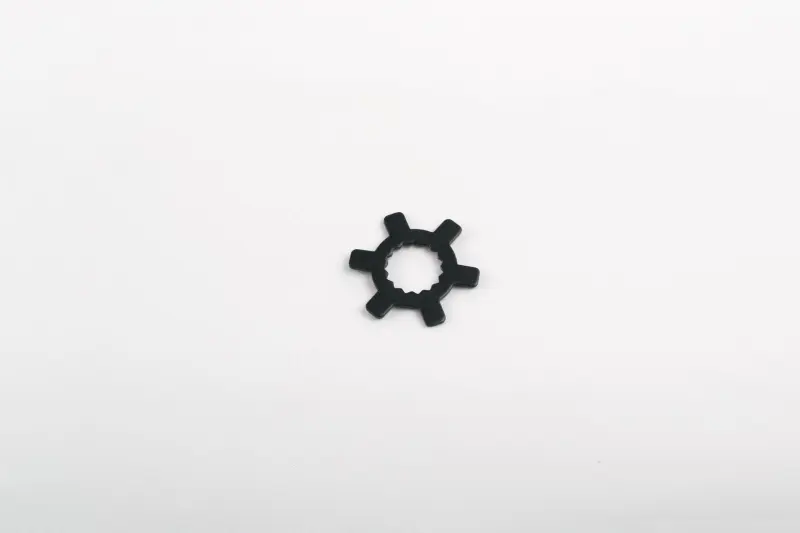

Деталь имеет кольцевую центральную часть с внутренним зубчатым профилем и шесть наружных выступов. Внутренний профиль задаёт посадку на соответствующую часть вала, а наружные выступы обеспечивают сопряжение со щекой. Для правильной работы важны форма обоих участков, плотность посадки и отсутствие перекоса. Даже небольшое отличие геометрии может помешать сборке или оставить люфт после затяжки крепления.

Когда нужна замена

Поводом заменить ступицу служат трещины, деформация, сколы выступов, замятые зубья внутреннего отверстия и заметная выработка контактных поверхностей. Насторожить должны разбитая посадка, следы проворачивания и неравномерный износ по окружности. Такие повреждения могут возникнуть при ослабленном креплении, перекосе при сборке или работе с изношенной ответной деталью.

Стук и люфт в зоне вариатора требуют проверки соединения, но сами по себе ещё не определяют виновную деталь. После разборки осмотрите звезду, посадку щеки и профиль вала. Если повреждены обе сопрягаемые поверхности, замена только ступицы оставит причину люфта и может ускорить повторный износ.

Что сверить при подборе

Используйте снятую ступицу как образец и сравнивайте именно посадочные участки. Звездообразного контура недостаточно: внешне близкие детали могут отличаться внутренним профилем и толщиной. Проверяйте размеры на неповреждённых местах, поскольку выработка и загнутые края искажают результат.

• Сопоставьте число, форму и расположение внутренних зубьев.
• Проверьте толщину детали и размер центрального отверстия.
• Сравните ширину, вылет и расположение шести наружных выступов.
• Убедитесь, что сопряжение со щекой совпадает по форме и глубине посадки.

Особенности установки

При разборке сохраните порядок шайб, втулок и остальных деталей крепления. Очистите посадочные поверхности от загрязнений и продуктов износа, осмотрите их на задиры и замятия. Проверьте гайку и резьбу вала: повреждённое крепление не позволит надёжно собрать соединение. Изношенные сопутствующие детали заменяют по результатам осмотра.

Устанавливайте ступицу с совмещением внутреннего профиля и наружных выступов, без перекоса и принудительного запрессовывания. Не пытайтесь посадить несовпадающую деталь затяжкой гайки и не подгоняйте зубья ударами. Для удержания вариатора используйте подходящий фиксатор, а порядок сборки и момент затяжки соблюдайте по руководству к технике.

После сборки проверьте, что детали заняли свои места, соединение затянуто и нет ненормального люфта или задевания. Неправильная посадка нагружает отдельные зубья и выступы вместо равномерного контакта, из-за чего повреждаются и ступица, и сопряжённые поверхности.
