Ремкомплект карбюратора К68Д ИЖ Юпитер VDK

Ремкомплект карбюратора К68Д для мотоцикла ИЖ Юпитер предназначен для замены изношенных деталей, которые участвуют в дозировании топлива, поддержании его уровня и управлении подачей смеси. Он нужен при переборке карбюратора, когда его корпус пригоден к дальнейшей работе, а отдельные внутренние детали или уплотнение требуют замены.

Состав и назначение деталей

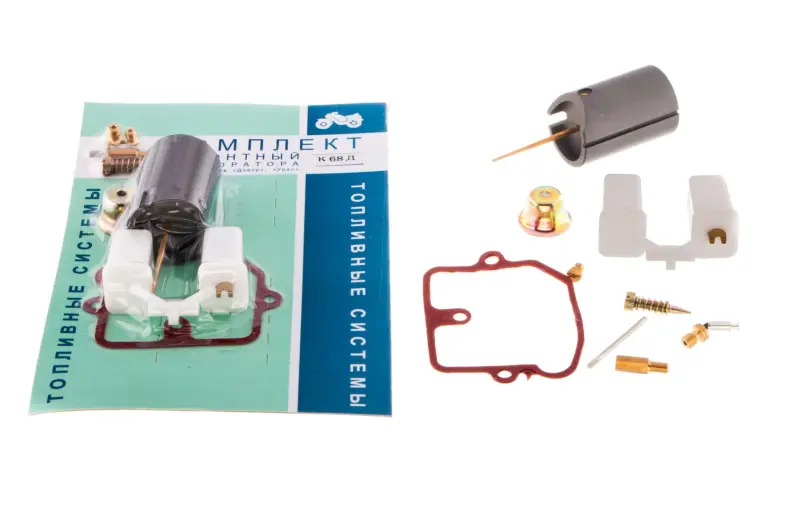

В набор входят дроссельный золотник с дозирующей иглой, поплавок, прокладка поплавковой камеры, жиклёры, регулировочный винт с пружиной, детали игольчатого топливного клапана и ось поплавка. Эти части выполняют разные задачи: золотник меняет проходное сечение, игла участвует в дозировании топлива, а поплавок вместе с клапаном управляет его поступлением в камеру. Прокладка уплотняет стык крышки и корпуса.

Ремкомплект применяют при подтекании через стык поплавковой камеры, нарушении закрытия топливного клапана, заедании золотника или износе дозирующей иглы. Поводом для проверки также служат перелив, нестабильный холостой ход и провалы при открытии газа. Такие симптомы сами по себе не определяют неисправную деталь: до замены нужно отличить механический износ от загрязнения каналов и неправильной регулировки.

Что сверить при подборе

Ориентируйтесь на обозначение установленного карбюратора, а затем сравните снятые детали с новыми. Одного названия мотоцикла недостаточно: за время эксплуатации карбюратор могли заменить. У прокладки должны совпадать контур и расположение отверстий, у золотника — форма, направляющий паз и места крепления иглы и троса. Несовпадение этих элементов мешает правильной сборке и свободному перемещению дросселя.

У поплавка проверяют форму, крепление на оси и расположение контакта с клапаном. Для иглы имеют значение профиль и способ фиксации, для жиклёров — обозначения, резьба и посадочная часть. Внешне близкие жиклёры могут по-разному дозировать топливо, поэтому подбирать их только по тому, что они вкручиваются в корпус, нельзя. Регулировочный винт сравнивают по резьбе и форме наконечника.

Особенности замены

Работу проводят на остывшем двигателе с перекрытой подачей топлива. Перед разборкой очищают наружную поверхность карбюратора, сливают остаток бензина из камеры и фиксируют расположение деталей и положение иглы. Снятую прокладку удаляют аккуратно, сохраняя плоскости прилегания. Одновременно осматривают корпус, резьбы, посадочные места клапана и направляющие золотника: трещины и сильную выработку этих поверхностей заменой содержимого набора не устранить.

Новые детали устанавливают без перекоса и чрезмерного усилия. Жиклёры нельзя затягивать за повреждённые шлицы, а каналы — прочищать инструментом, способным увеличить отверстие. Поплавок должен свободно двигаться на оси, золотник — возвращаться без заеданий. Положение иглы, уровень топлива и регулировки выставляют по требованиям установленного карбюратора; универсальное положение винтов для любой сборки не подходит.

После сборки проверяют герметичность камеры и клапана, ход дросселя и возврат троса. При обнаружении течи двигатель не запускают до её устранения. Когда соединения сухие, проверяют холостой ход и реакцию на открытие газа. Неправильно подобранные дозирующие детали или уровень топлива могут вызвать переобогащение либо обеднение смеси, затруднённый запуск и перебои в работе двигателя.
