Реле-регулятор напряжения ИЖ 6V (РР-1) VDK

Реле-регулятор напряжения ИЖ 6V (РР-1) VDK предназначено для системы зарядки мотоцикла с номинальным напряжением 6 В. Оно регулирует работу генератора, помогая поддерживать напряжение для зарядки аккумулятора и питания потребителей. Исправный регулятор нужен, чтобы аккумулятор получал заряд при работающем двигателе, а напряжение не повышалось сверх предусмотренного системой уровня.

Конструкция и обозначения

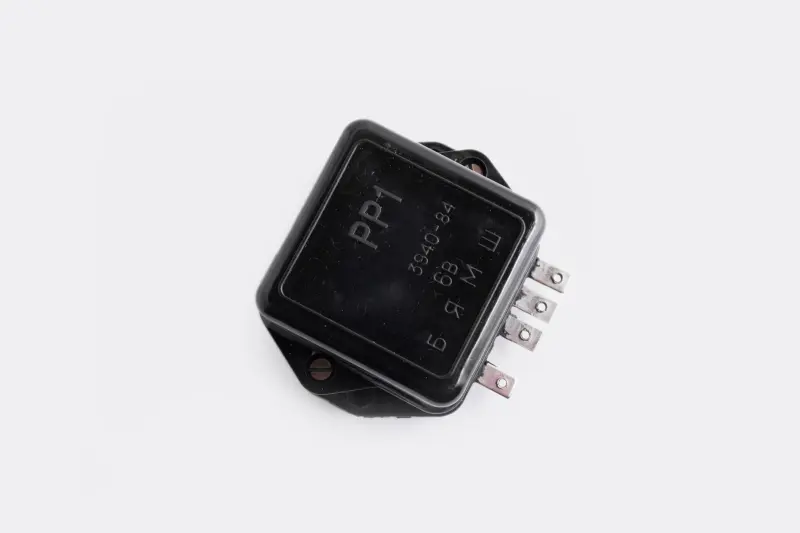

Реле выполнено в чёрном прямоугольном корпусе с монтажными ушками. С одной стороны расположены четыре плоских вывода с отверстиями. На крышке нанесены обозначения «РР1», «3940-84», «6В», а возле стороны подключения — буквы «Б», «Я», «М», «Ш». Эти надписи помогают сопоставить деталь со снятым регулятором и схемой проводки. Подключать провода только по расположению контактов нельзя: назначение каждого вывода сверяют по обозначениям и схеме конкретного мотоцикла.

Когда проверяют регулятор

Поводом для проверки становятся постоянный недозаряд аккумулятора, заметное изменение яркости освещения при изменении оборотов, частое перегорание ламп или чрезмерное газовыделение в аккумуляторе. Такие признаки не доказывают неисправность самого реле: похожие проявления дают плохие соединения, повреждённые провода и неполадки генератора. Замену имеет смысл выполнять после проверки зарядки и состояния контактов, иначе новая деталь может не устранить причину сбоя.

Как подобрать замену

Главные ориентиры — напряжение 6 В, обозначение РР-1 и соответствие штатной системе зарядки. Сравните со снятым реле маркировку, число и обозначения выводов, их расположение, форму монтажных ушек и расстояние между креплениями. Убедитесь, что корпус помещается на штатном месте, а провода доходят до контактов без натяжения и перегиба. Одного сходства корпуса недостаточно: регулятор должен соответствовать генератору и схеме подключения.

Отдельного внимания требует мотоцикл с переделанной проводкой или заменённым генератором. В таком случае ориентируются на фактически установленное оборудование. Регулятор на другое напряжение или с иной схемой выводов способен нарушить зарядку, вызвать перегрев проводов и повредить потребители. Не переносите подключение с другого реле по принципу «крайний контакт к крайнему», даже если крепления совпадают.

Установка и проверка

Перед снятием отключите аккумулятор и пометьте каждый провод по обозначению вывода старого реле. Осмотрите наконечники, изоляцию, крепёж и соединение с массой. Окисленные контакты очищают, повреждённые наконечники и участки проводки заменяют. Закрепите корпус на штатном месте без перекоса, затем подключите провода по схеме. Наконечники не должны касаться соседних выводов или корпуса там, где это не предусмотрено подключением.

После монтажа проверьте надёжность крепления и измерьте напряжение зарядки при разных оборотах и с включённым освещением. Оценивать результат только по яркости фары недостаточно; показания сравнивают с требованиями системы зарядки мотоцикла. Если недозаряд или повышение напряжения сохраняются, проверяют соединения, аккумулятор и генератор. Такая проверка помогает убедиться, что причина неисправности устранена, а новое реле работает в подходящих условиях.
