Контактный прерыватель зажигания ПМК МТ, ДНЕПР с планкой VDK

Контактный прерыватель зажигания ПМК МТ, ДНЕПР с планкой VDK предназначен для контактной системы зажигания мотоцикла. Его контакты размыкаются в определённый момент вращения двигателя и участвуют в формировании искры на свече. От состояния контактной пары и точности регулировки зависят запуск, устойчивость работы и отклик двигателя на изменение оборотов. Такую деталь подбирают при износе прерывателя, повреждении его креплений или нарушении работы механизма опережения.

Устройство и причины замены

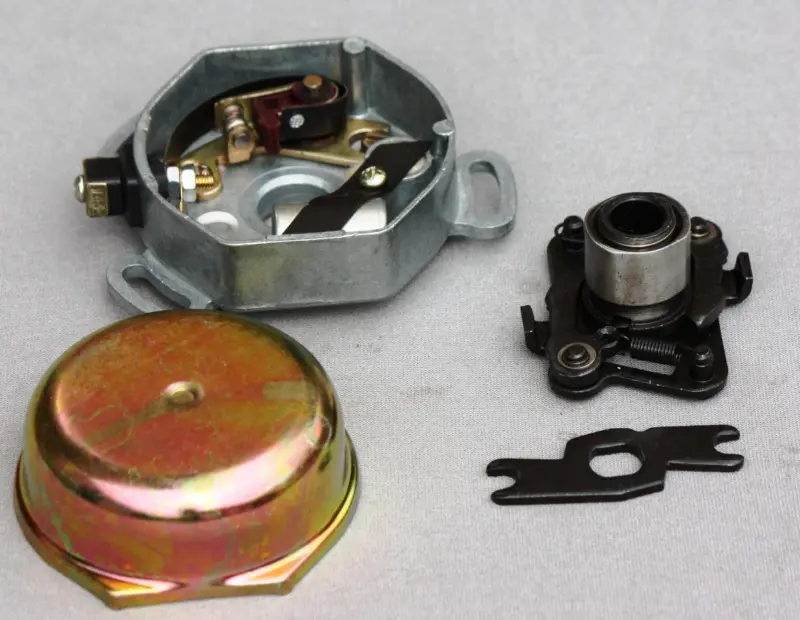

Конструкция включает корпус с продолговатыми крепёжными пазами, контактную пару с подвижным рычагом и вывод для подключения провода. С прерывателем работают кулачковый механизм с грузиками и пружинами и защитная крышка. Прерыватель поставляется с планкой; при подборе нужно сравнить форму её центрального отверстия и концов со снятой деталью. Поворот корпуса в пределах пазов позволяет выставлять положение прерывателя при регулировке момента зажигания.

Поводом проверить прерыватель становятся затруднённый запуск, перебои, нестабильный холостой ход и потеря тяги. Эти признаки сами по себе не доказывают его неисправность: при осмотре ищут подгоревшие или неровные контактные поверхности, люфт подвижных частей, повреждённую изоляцию вывода и ослабленные соединения. Если установленный зазор быстро меняется после регулировки, проверяют износ кулачка, опор и трущейся части рычага. Заедание грузиков и повреждение пружин нарушают изменение опережения с ростом оборотов.

Как сверить со снятой деталью

Сначала убедитесь, что на мотоцикле сохранена контактная система зажигания. Затем сравните форму корпуса, расположение крепёжных пазов, посадку на привод и положение вывода провода. Отдельно сопоставьте кулачковый механизм и планку со снятыми деталями. При несовпадении формы или посадки не пытайтесь устранить различия подгибанием и доработкой. Проверьте также пространство под крышкой, чтобы она не касалась подвижных частей и не пережимала провод. Совпадения общего вида недостаточно, если различаются посадка или способ передачи вращения.

Установка и проверка

Работу начинают с отключения питания и очистки места вокруг прерывателя. До снятия полезно отметить положение корпуса и зафиксировать подключение провода — это поможет при сборке, но не заменит регулировку. После демонтажа осмотрите привод, крепёж, изоляционные шайбы и проводной наконечник. Проверьте состояние конденсатора контактной системы: его неисправность может сопровождаться сильным искрением и ускоренным подгоранием контактов. Повреждённые сопутствующие детали устраняют до окончательной настройки.

При сборке механизм должен садиться на место без усилия, а его подвижные части — перемещаться свободно. Сначала устанавливают зазор контактов, затем выставляют момент зажигания по руководству конкретного двигателя. После затяжки креплений оба параметра проверяют повторно, убеждаются в правильном положении провода и устанавливают крышку. Несоответствие посадки прерывателя мешает правильной установке, а неверная регулировка вызывает трудный запуск и перебои. Замена прерывателя требует настройки даже при полном совпадении креплений.
