Пластиковый кожух обдува цилиндра 4T GY6 125/150 AMG

Пластиковый кожух обдува цилиндра 4T GY6 125/150 AMG — деталь системы воздушного охлаждения четырёхтактного двигателя скутера. Он закрывает зону цилиндра и направляет подаваемый вентилятором воздух вдоль охлаждающих рёбер. От целостности кожуха и правильного соединения с соседними частями воздуховода зависит, насколько хорошо поток проходит через нагретую зону, а не уходит через щели.

Конструкция и причины замены

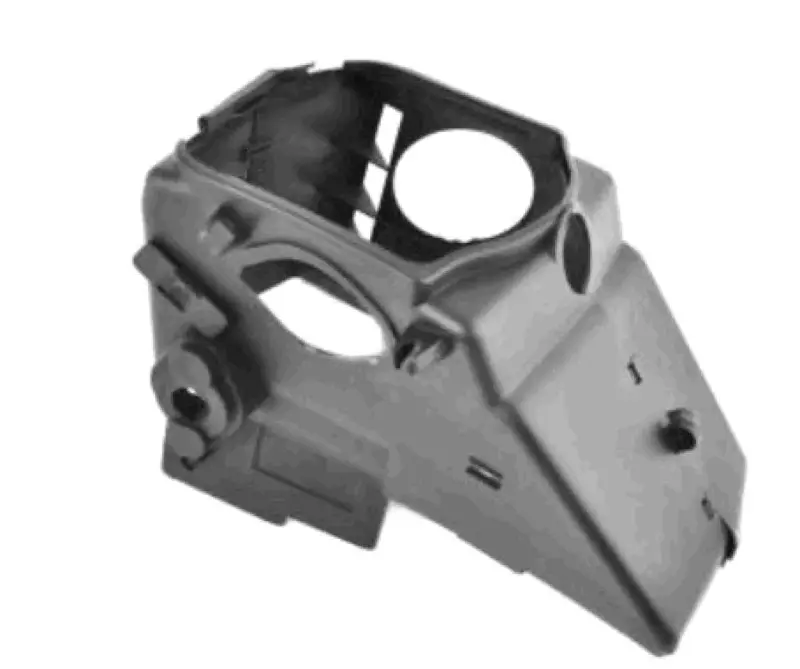

Кожух имеет объёмную форму с открытыми участками, крупными круглыми и фигурными проёмами, а также выступами для крепления. Его контур рассчитан на размещение вокруг деталей двигателя: здесь важны не только общие очертания, но и положение каждого проёма, высота стенок и форма стыковочных кромок. Эти участки должны совпасть с ответными частями при сборке.

Замену обычно требуется рассмотреть при трещинах, обломанных креплениях, сколах кромок или деформации стенок. Повреждённый кожух может дребезжать, отходить от места крепления и оставлять зазоры в воздушном канале. Осмотрите участки вокруг отверстий под крепёж: трещина нередко начинается именно там после чрезмерной затяжки или установки детали с перекосом. Если часть стенки утрачена, простое закрепление оставшегося корпуса не восстановит направление потока.

Что сверить при подборе

Сравнивайте кожух со снятой деталью по всему периметру. Проверьте число и расположение точек крепления, расстояния между ними, глубину корпуса и направление выступающих участков. Отдельно сопоставьте крупные проёмы и вырезы: они должны оставлять доступ к соответствующим местам двигателя и не мешать соседним деталям. Совпадения одного обозначения двигателя недостаточно, если различаются крепления или контур корпуса.

Обратите внимание на соединение с соседними кожухами и на свободное пространство вокруг цилиндра. Деталь должна занимать штатное положение без натяжения, упора в проводку и пережатия шлангов. Неправильная форма может помешать сборке воздуховода, перекрыть нужный доступ или оставить щель на стыке. Попытка притянуть неподходящий корпус винтами создаёт напряжение в пластике и повышает вероятность новых трещин.

Установка и проверка

Работайте на остывшем двигателе. При разборке запомните расположение крепежа и порядок соединения частей кожуха, затем снимите повреждённую деталь без рывков. Уберите грязь с посадочных кромок и осмотрите соседние секции воздуховода, их крепления и доступные рёбра цилиндра. Обломанные ответные крепления и повреждённые соседние кожухи стоит восстановить или заменить вместе с этой деталью, иначе плотного соединения не получится.

Сначала установите корпус на место и совместите все крепления, затем наживите крепёж и затягивайте его постепенно, без деформации пластика. После сборки проверьте стыки, устойчивость кожуха и отсутствие зажатых проводов или шлангов. При пробном запуске прислушайтесь к дребезгу и посторонним звукам. Новый кожух восстанавливает форму воздушного канала, но при сохраняющемся перегреве требуется отдельно проверить причину нарушения охлаждения.
