Патрон лампы фары P15D-25-3 (3 уса) VDK

Патрон лампы фары P15D-25-3 (3 уса) VDK удерживает лампу в посадочном месте и обеспечивает контакт с проводкой. Его меняют, когда крепление перестаёт надёжно фиксировать лампу, повреждены контактные поверхности или отходящие провода. Исправный патрон помогает сохранить устойчивое положение лампы и постоянное питание без пропадания света из-за неплотного соединения.

Конструкция и назначение

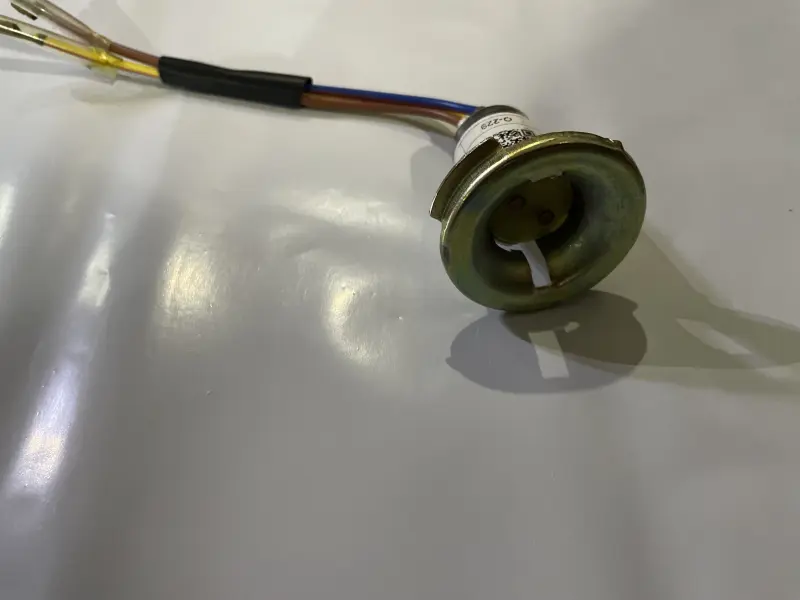

Патрон имеет круглую посадочную часть с центральным углублением, контактную площадку и отходящие провода с отдельными наконечниками. Исполнение «3 уса» обозначает вариант крепления, который нужно сопоставить со снятым патроном. При подборе имеет значение не только число выступов, но и их расположение: крепление должно совпасть с ответной частью фары и удерживать лампу без перекоса.

Провода соединяют контакты патрона с проводкой фары. В месте их выхода и возле наконечников особенно важна целая изоляция: при тесной укладке здесь возможны перегибы и перетирание. Неплотное соединение способно нагреваться, а окисление контактных поверхностей — вызывать перебои света. Замена патрона нужна, если повреждение уже мешает надёжной фиксации или нормальному контакту.

Что сверить при подборе

Сопоставьте обозначение P15D-25-3 с маркировкой прежнего патрона и установленной лампы. Затем сравните форму посадочного места, расположение трёх усов, глубину установки и устройство контактов. Лампа должна занимать предусмотренное положение относительно отражателя. Если посадка отличается, даже работающая лампа может оказаться закреплена неправильно и давать искажённый световой пучок.

Отдельно проверьте количество проводов, форму наконечников и способ их подключения к штатной проводке. Длины выводов должно хватать для укладки без натяжения, а соединения должны помещаться под задней крышкой фары. Цвет изоляции сам по себе не определяет назначение провода: подключение сверяют со схемой техники или отмеченным расположением проводов старого патрона. Ошибка здесь может нарушить работу режимов освещения.

Когда менять и как устанавливать

Повод осмотреть патрон — мигание света на неровностях, следы подгорания у контактов, ослабшее удержание лампы или повреждение изоляции. Эти признаки также встречаются при неисправной лампе и плохих соединениях рядом, поэтому сначала проверяют место появления дефекта. Вместе с патроном стоит осмотреть цоколь лампы, ответные наконечники и уплотнение задней крышки. Обгоревшие соединения и повреждённую лампу заменяют, чтобы новая деталь не работала с неисправными соседними частями.

Работу выполняют при отключённом питании и остывшей лампе. До отсоединения проводов отмечают их положение, затем освобождают крепление и снимают патрон, не вытягивая его за провода. Новую деталь устанавливают в совпадающее посадочное место без усилия и подгибания усов ради подгонки. После подключения проверяют фиксацию лампы, отсутствие натяжения проводов и защемления изоляции крышкой. В завершение проверяют предусмотренные режимы света и положение светового пучка.
