Панель приборов в сборе ИЖ VDK

Панель приборов в сборе ИЖ VDK объединяет стрелочный спидометр, счётчики пробега и блок контрольных индикаторов. Она устанавливается перед водителем и позволяет следить за скоростью, пройденным расстоянием и сигналами оборудования мотоцикла. Замена панели нужна при повреждении корпуса, ухудшении читаемости приборов или неисправностях нескольких её частей, когда восстановление старого щитка становится неудобным.

Устройство и показания

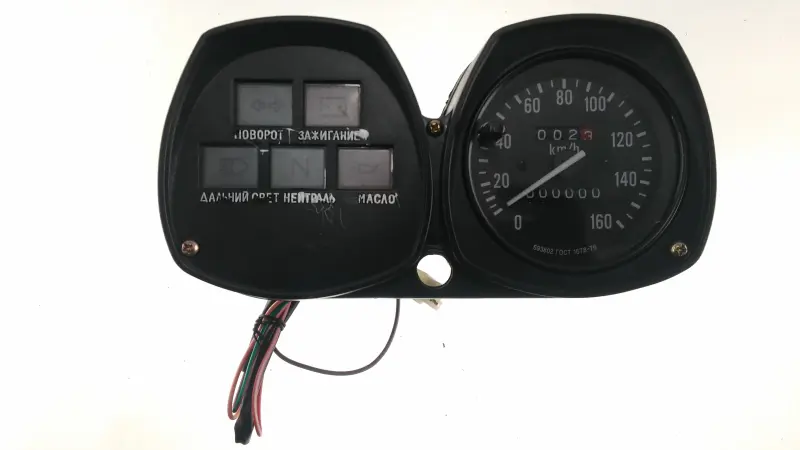

В чёрном корпусе расположены две секции: справа круглый спидометр, слева пять прямоугольных окон индикаторов. Шкала скорости размечена от 0 до 160 и имеет обозначение «km/h», то есть километры в час. Предел шкалы служит характеристикой прибора и не означает допустимую или достижимую скорость мотоцикла. На циферблате находятся два цифровых барабанных счётчика пробега.

Подписи «ПОВОРОТ», «ЗАЖИГАНИЕ», «ДАЛЬНИЙ СВЕТ», «НЕЙТРАЛЬ» и «МАСЛО» помогают различать контрольные окна; центральное окно также обозначено буквой «N». Снизу корпуса выходят провода. При подборе имеет значение не только расположение окон, но и соответствие подключений проводке мотоцикла: одинаковая подпись сама по себе не определяет схему подключения.

Что сверить со снятой панелью

Сопоставьте форму и габариты корпуса, расположение креплений, пространство за щитком и способ присоединения привода спидометра. Проверьте количество проводов, их окончания и назначение контактов. Цвет изоляции используйте лишь как дополнительный ориентир: после прежних ремонтов проводка могла быть изменена. Несовпадение креплений мешает установить щиток без перекоса, а неподходящее подключение приводит к неверной работе индикаторов.

Отдельно сравните шкалу и привод спидометра со старым прибором. Совпадения внешнего контура недостаточно для правильных показаний скорости и пробега. Название «в сборе» относится к панели: крепёж, соединители и детали привода сверяйте отдельно с теми, которые уже стоят на мотоцикле.

Когда стоит менять

Поводом осмотреть панель становятся трещины, расшатанные крепления, запотевание, нечитаемая шкала, неподвижная или дёргающаяся стрелка. Однако пропавший свет в контрольном окне может быть связан с проводкой, контактом или источником света, а нестабильные показания скорости — с приводом. Сначала установите причину, чтобы замена щитка действительно устранила неисправность. Заодно проверьте состояние прилегающего жгута, соединителей и мест крепления.

Особенности установки

Перед снятием отключите питание и пометьте подключения старой панели. Отсоединяйте провода за соединители, не вытягивая их из корпуса. Освободите привод спидометра и крепления, затем примерьте новую панель без усилия. Крепёж затягивайте равномерно, не деформируя корпус; изношенные опоры или уплотнения в местах установки стоит заменить.

Проложите провода и привод без натяжения, резких перегибов и защемления. Поверните руль в обе стороны и убедитесь, что жгуту хватает свободного хода. После подключения проверьте соответствие контрольных сигналов включаемым функциям. Работу спидометра и счётчиков проверьте при коротком пробном движении: стрелка должна реагировать на изменение скорости, а показания пробега — изменяться по мере пути.
