Ножка переключения передач ИЖ ЮПИТЕР VDK

Ножка переключения передач ИЖ ЮПИТЕР VDK передаёт движение ноги на вал механизма переключения. Она нужна для управления коробкой передач и устанавливается взамен повреждённого или изношенного рычага. От состояния посадки и правильного положения ножки зависит, насколько точно движение стопы передаётся механизму: люфт в креплении мешает чётко переключать передачи даже при исправной коробке.

Конструкция и работа

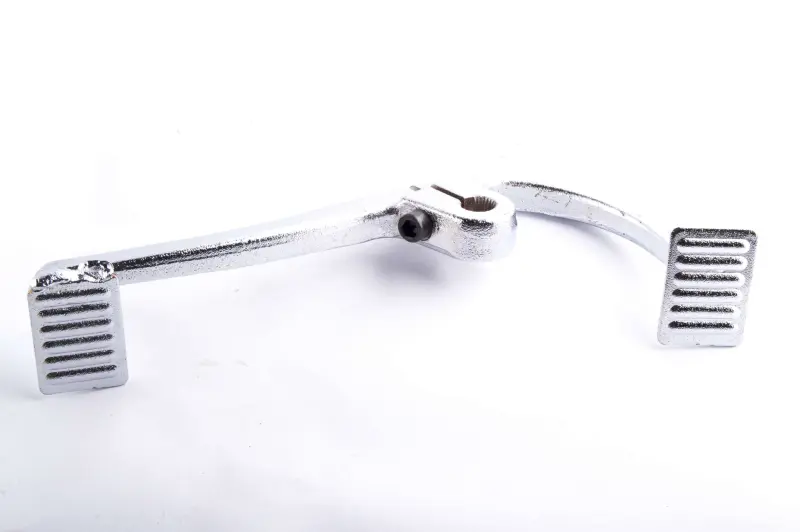

Рычаг имеет два плеча с прямоугольными площадками для ноги. На площадках выполнены поперечные рёбра, которые помогают удерживать контакт с подошвой при нажатии. Плечи различаются формой: одно вытянуто почти прямо, другое изогнуто. Центральная посадочная часть имеет шлицевое отверстие, разрез и стяжной болт. Такое крепление передаёт поворот через шлицы, а затяжка удерживает ножку на валу. Серебристая поверхность и форма площадок позволяют сопоставить исполнение со снятой деталью.

Когда нужна замена

Повод проверить ножку — заметное качание на валу, проворачивание при нажатии, трещины возле зажима или деформация плеча после падения. Если площадка погнулась и нога соскальзывает либо рычаг начал задевать соседние детали, управлять переключением становится неудобно. Изношенные шлицы нельзя исправить одной сильной затяжкой: чрезмерное усилие способно повредить болт или стяжную часть. При повторном ослаблении крепления стоит проверить и сам рычаг, и ответную посадку вала.

Что сверить при подборе

Сравните со снятой ножкой диаметр и профиль шлицевого отверстия, ширину посадочной части и расположение стяжного болта. Затем проверьте длину и изгиб обоих плеч, расстояние между площадками и их положение относительно подножки. Эти признаки определяют не только возможность закрепить рычаг, но и доступный ход ноги. Слишком близкая к корпусу площадка или неподходящий изгиб могут ограничить движение, а неудобная высота заставит менять положение стопы при каждом переключении.

Осмотрите шлицы вала: замятые или стёртые грани могут оставить люфт и с новой ножкой. Проверьте состояние крепёжного болта и резьбы в зажимной части. Повреждённый крепёж заменяют подходящим по размерам и требованиям соединения. Рядом полезно осмотреть место выхода вала из корпуса: следы масла требуют отдельной проверки уплотнения, поскольку замена наружного рычага сама по себе течь не устраняет.

Особенности установки

На неподвижном мотоцикле с заглушённым двигателем отметьте положение старой ножки относительно вала и подножки. Ослабьте крепление, при необходимости полностью выньте стяжной болт и снимите рычаг без ударов по валу. Очистите посадку, установите новую ножку с удобным положением площадок и затяните крепление по требованиям руководства к мотоциклу. Не пытайтесь посадить несовпадающие шлицы за счёт затяжки болта.

После установки убедитесь, что оба плеча свободно проходят свой ход, не упираются в корпус и подножку, а ножка не смещается на валу. Проверьте возврат рычага после нажатия. Если переключение остаётся нечётким при плотной посадке и свободном ходе, причину нужно искать дальше в механизме переключения. После первых поездок повторно проверьте, не появился ли люфт в креплении.
