Ножка кикстартера ИЖ (Планета/Юпитер 4-5) VDK

Ножка кикстартера ИЖ (Планета/Юпитер 4-5) VDK — наружный рычаг ножного запуска двигателя. Она устанавливается на вал кикстартера и передаёт усилие ноги механизму пуска. Её меняют, когда старый рычаг погнут, имеет трещины, проворачивается на креплении или сильно люфтит в шарнире. Исправная посадка нужна, чтобы усилие передавалось валу без проскальзывания.

Конструкция рычага

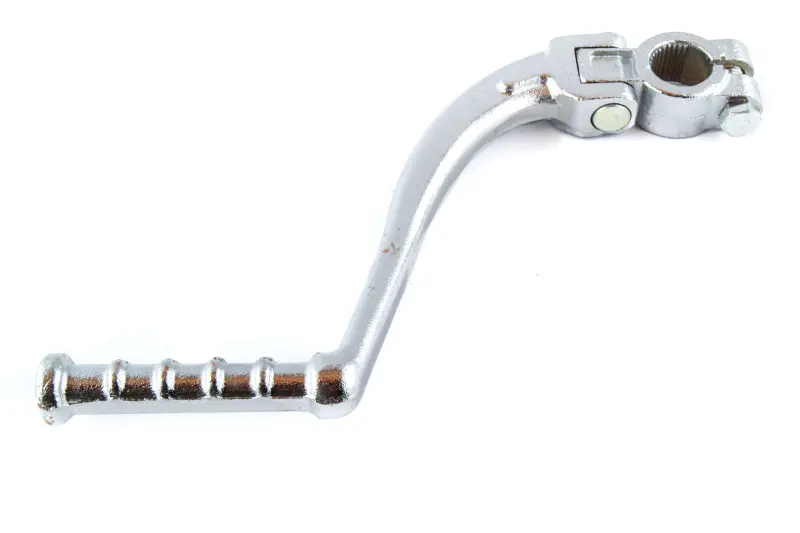

Рычаг имеет изогнутую форму, поперечную опору для ноги и шарнир возле крепления. Поперечные выступы на опоре помогают подошве удерживаться при нажатии. Шарнир позволяет отводить рычаг относительно зажимной части. При проверке снятой детали стоит различать свободный поворот в шарнире и боковую раскачку: заметный люфт в соединении мешает уверенно нажимать на ножку.

В основании предусмотрено отверстие с внутренними шлицами и разрезной зажим со стяжным болтом. Шлицы передают вращающее усилие, а зажим удерживает посадку на валу. Серебристая поверхность и открытая рельефная опора определяют внешний вид детали. При подборе главную роль играют посадка, изгиб и положение опоры относительно мотоцикла.

Что сверить со снятой ножкой

Сравните диаметр посадочного отверстия, профиль и количество шлицов, ширину зажимной части и расположение стяжного болта. Отдельно проверьте общую длину, вылет и изгиб рычага: от них зависит, где окажется опора под ногой и останется ли место для полного хода. Совпадение названия модели не заменяет такой проверки, особенно если вал или механизм запуска уже меняли.

Неподходящий изгиб может привести к контакту с крышкой двигателя, подножкой или другими соседними деталями. Слишком свободная посадка разбивает шлицы, а попытка силой насадить тесный зажим повреждает сопряжённые поверхности. Чрезмерной затяжкой нельзя исправить несовпадение шлицов или выраженный износ вала.

Когда замены рычага достаточно

Причиной замены бывают деформация после удара, повреждение опоры, трещина возле основания и износ шарнира. Если ножка проворачивается отдельно от вала, осмотрите обе шлицевые поверхности и крепёж. Повреждённый болт заменяют подходящим, а состояние вала оценивают до установки новой детали. Если рычаг поворачивает вал, но механизм не прокручивает двигатель, либо ножка не возвращается после нажатия, нужна проверка самого механизма кикстартера: замена наружного рычага не устраняет любую неисправность запуска.

Установка и проверка хода

Работайте при заглушённом двигателе на устойчиво установленном мотоцикле. Отметьте положение старой ножки, освободите зажим и снимите её с вала; если болт препятствует снятию, извлеките его полностью. Очистите открытые шлицы и осмотрите их на замятие и износ. Новую ножку устанавливайте с учётом положения покоя и полного рабочего хода, без забивания на вал.

Затяните крепление по требованиям руководства к мотоциклу. Проверьте складывание, отсутствие контакта с соседними деталями и плавное перемещение рычага. После пробных нажатий убедитесь, что зажим не сместился на валу и люфт не появился. Если посадка ослабевает снова, выясните причину в соединении, прежде чем продолжать пользоваться кикстартером.
