Коммутатор зажигания Yamaha JOG 3KJ (малый) VDK

Коммутатор зажигания Yamaha JOG 3KJ (малый) VDK управляет импульсами, необходимыми для образования искры на свече. От работы этого блока зависит своевременное воспламенение смеси при запуске и во время движения. Его меняют при подтверждённой неисправности зажигания, а также при повреждении корпуса, выводов или разъёмов, которое мешает надёжному подключению.

Корпус и подключение

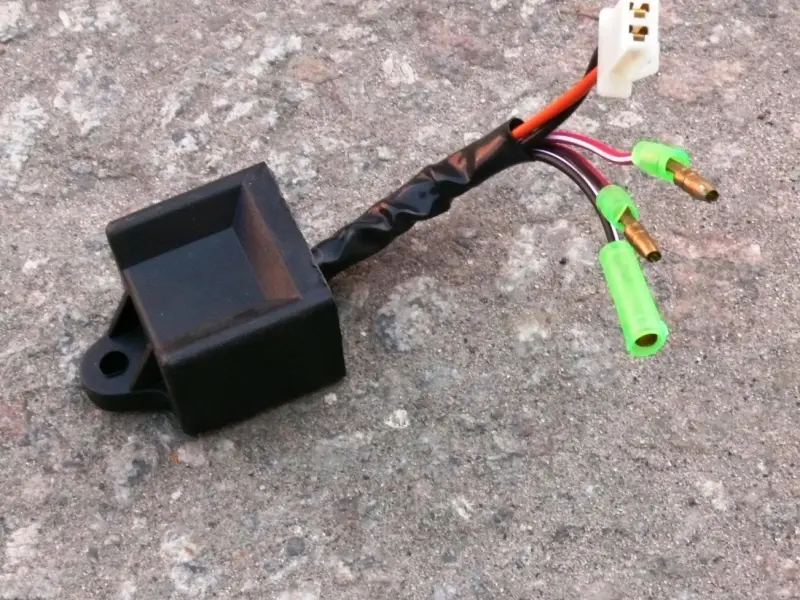

Блок выполнен в чёрном корпусе с крепёжным ушком и отверстием. Из корпуса выходит пучок проводов с белой соединительной колодкой и отдельными контактами в зелёных изолирующих оболочках. При подборе учитывают оба способа подключения: совпадения одной колодки недостаточно, если отдельные выводы отличаются по назначению или расположению.

Обозначение «малый» помогает различать варианты коммутатора, но не заменяет проверку посадочного места. Снятый блок удобно использовать как образец: сравнить форму корпуса, положение крепления, направление выхода проводов и возможность уложить их без натяжения. Корпус должен помещаться на штатном месте, а провода — свободно доходить до соответствующих соединений.

Когда проверяют коммутатор

Поводом для диагностики становятся отсутствие искры, затруднённый запуск, внезапная остановка двигателя или перебои после прогрева. Такие симптомы встречаются и при неисправности свечи, катушки зажигания, проводки либо контактов. Поэтому замена блока имеет смысл после проверки связанных с ним соединений и исключения других причин. Покупка нового коммутатора сама по себе не устраняет обрыв провода или окисление разъёма.

Что сверить со снятой деталью

Сравните количество и форму контактов, ключи колодки, расположение отдельных выводов и схему их подключения. Цвет изоляции используйте только как вспомогательный ориентир: одинаковая окраска проводов не подтверждает одинаковое назначение. Также нужно сопоставить тип питания коммутатора и соответствие штатной системе зажигания по документации техники или проверенной схеме.

Несовпадение распиновки нельзя исправлять соединением проводов наугад. Ошибка подбора может оставить двигатель без искры, вызвать перебои или повредить компоненты зажигания. Если проводку раньше переделывали, сначала установите назначение каждого подключаемого вывода. Необходимость обрезать колодку или натягивать жгут — повод повторно проверить соответствие блока.

Замена и проверка

Работу начинают с выключенного зажигания; при наличии аккумулятора отключают его минусовую клемму. До разъединения проводов фиксируют их расположение. Колодку снимают за корпус, освобождая фиксатор, а отдельные контакты разъединяют без рывков за провод. Одновременно осматривают ответные разъёмы, изоляцию жгута и крепление: ослабленные, обгоревшие или окисленные контакты нужно привести в порядок.

Новый блок закрепляют на штатном месте и подключают по проверенной схеме. Провода укладывают вдали от горячих и движущихся деталей, исключая перегибы, натяжение и перетирание о кромки. После подключения проверяют плотность соединений, запуск и устойчивость работы двигателя, в том числе после прогрева. Если перебои сохраняются, продолжают диагностику зажигания, а не меняют назначение выводов экспериментальным путём.
