Коммутатор зажигания Honda LEAD 90 VDK

Коммутатор зажигания Honda LEAD 90 VDK управляет импульсами, от которых зависит образование искры на свече. Его работа нужна для запуска двигателя и устойчивого воспламенения смеси во время движения. Деталь используют при замене неисправного блока зажигания. При подборе ориентируются на снятый коммутатор и схему подключения скутера: одного совпадения формы корпуса недостаточно.

Корпус и подключение

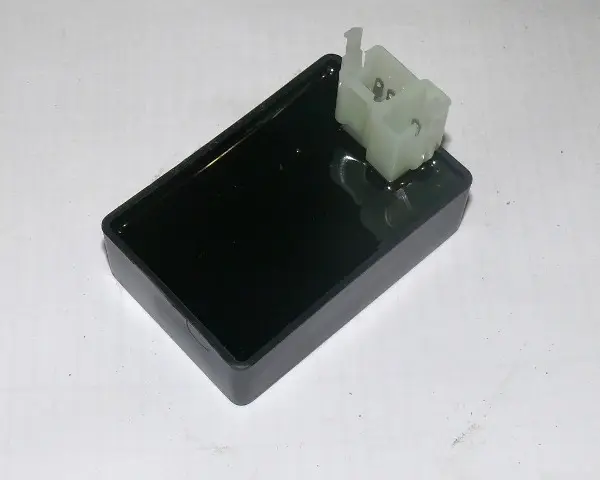

Блок имеет чёрный прямоугольный корпус и светлый разъём с выступающим фиксатором. Контакты находятся внутри разъёма, к которому подключается ответная колодка проводки. Для установки нужно сопоставить форму гнезда, положение направляющих и фиксатора, расположение контактов и место крепления блока. Колодка должна соединяться без перекоса и чрезмерного усилия, а провода — подходить к ней без натяжения.

Когда проверяют коммутатор

Поводом для диагностики служат отсутствие искры, затруднённый запуск, внезапная остановка двигателя или перебои, возникающие после прогрева. Такие симптомы могут сопровождать неисправность коммутатора, но встречаются и при повреждении проводки, плохом контакте массы, неполадках свечи, колпачка или катушки зажигания. Поэтому блок меняют после проверки связанных с ним соединений и деталей, а не только по тому, что двигатель не запускается.

При осмотре обращают внимание на трещины корпуса, следы перегрева, окисление контактов и ослабленную фиксацию колодки. Влага в соединении и постоянное натяжение проводов могут вызывать перебои даже при исправной электронике. Если разъём обгорел или его контакты плохо удерживаются, проблему соединения устраняют вместе с заменой блока: новый коммутатор сам по себе её не исправит.

Что сверить при подборе

Сравните обозначения снятой детали, число и расположение задействованных контактов, форму ответной колодки и назначение каждого провода по схеме техники. Также проверяют тип питания коммутатора и соответствие системе зажигания. Одинаковый разъём ещё не означает одинаковую распиновку. Ошибка в подключении может привести к отсутствию искры, нестабильной работе двигателя или повреждению электроники. Переставлять провода ради совпадения колодки без проверки схемы нельзя.

Замена и проверка работы

Работу выполняют при выключенном зажигании, соблюдая порядок отключения питания, предусмотренный для скутера. До снятия полезно отметить положение блока и прокладку проводов. Колодку отсоединяют за корпус, освободив фиксатор; тянуть за провода не нужно. Затем осматривают ответные контакты, крепление и участки жгута рядом с блоком. Повреждённую колодку или ненадёжный держатель приводят в порядок до установки.

Новый коммутатор закрепляют на штатном месте, сохраняя предусмотренное крепление и свободный подход проводки. Разъём вставляют до надёжной фиксации, жгут укладывают вдали от горячих и подвижных деталей. После подключения проверяют запуск и устойчивость работы двигателя, в том числе после прогрева. Если перебои сохраняются, продолжают диагностику системы зажигания: повторная замена блока без поиска причины может не дать результата.
