Карбюратор К2401 МИНСК VDK

Карбюратор К2401 МИНСК VDK предназначен для приготовления топливно-воздушной смеси в двигателе мотоцикла Минск. Он дозирует поступление топлива в поток воздуха и участвует в управлении оборотами при открытии газа. От состояния карбюратора и правильности его настройки зависят запуск, удержание холостого хода и реакция двигателя на поворот ручки газа.

Конструкция и причины замены

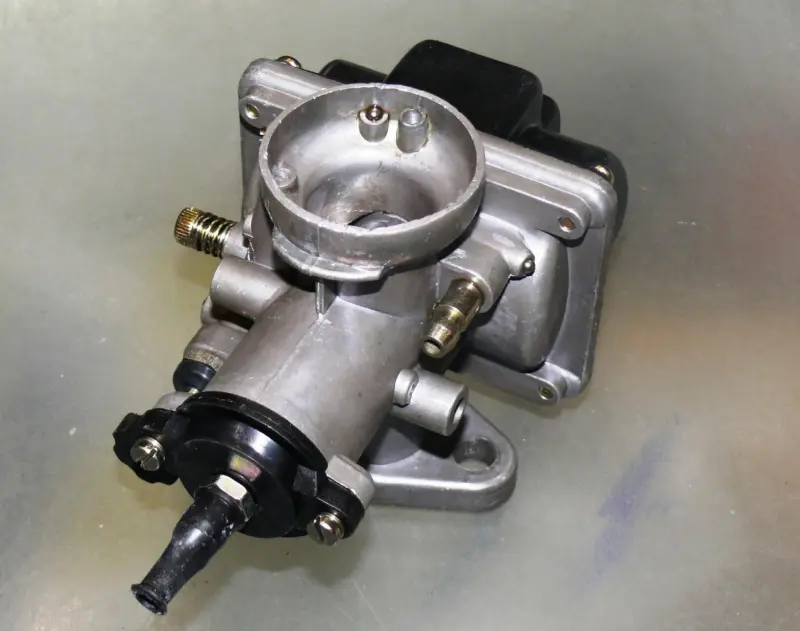

Корпус имеет круглый входной канал, фланцевое крепление с отверстиями, штуцеры для подсоединения шлангов и винт с пружиной. При подборе важны не только форма корпуса, но и расположение этих элементов: после установки к ним должен оставаться доступ, а шланги и привод газа должны проходить без перегибов и натяжения.

Поводом проверить карбюратор становятся затруднённый запуск, неустойчивые обороты, провалы при открытии газа, подтекание топлива и заметное изменение его расхода. Эти симптомы сами по себе ещё не означают, что требуется замена всего карбюратора. Загрязнение каналов или нарушение регулировки может устраняться обслуживанием. Замена в сборе имеет смысл при трещинах корпуса, повреждённых резьбах, изношенных посадочных местах и повторяющихся неисправностях, которые не удаётся устранить восстановлением отдельных деталей.

Что сверить при подборе

Сопоставьте обозначение К2401 со снятым карбюратором и требованиями двигателя. Затем сравните присоединительные размеры: расстояние между крепёжными отверстиями, форму фланца, размеры впускного соединения и посадку патрубка воздушного фильтра. Несовпадение крепления или воздушного соединения мешает герметичной установке, даже если корпуса в целом имеют одинаковую форму.

Отдельно проверьте место подключения топливного шланга, способ крепления троса газа и ход механизма, которым он управляет. Трос должен открывать подачу смеси в нужном диапазоне и свободно возвращаться после отпускания ручки. Учитывайте пространство вокруг двигателя: корпус, штуцеры и регулировочные элементы не должны упираться в соседние детали. Настройки дозирования подбирают под двигатель; одна лишь возможность закрепить карбюратор не подтверждает правильный состав смеси.

Установка и проверка

Работу выполняют на остывшем двигателе с перекрытой подачей топлива. Перед снятием очищают участок вокруг соединений, запоминают прокладку троса и шлангов, затем отсоединяют их и освобождают крепление. Открытый впуск защищают от попадания грязи. При замене осматривают уплотнение фланца, впускной патрубок, топливный шланг и хомуты. Задубевшие, растрескавшиеся или деформированные уплотняющие детали заменяют, чтобы исключить подсос воздуха и утечки.

Карбюратор закрепляют без перекоса, равномерно затягивая крепёж по требованиям техники. Подключают шланги и привод газа, проверяют свободный ход и возврат механизма. После открытия подачи топлива проверяют герметичность соединений. Только при отсутствии подтеканий запускают двигатель и выполняют настройку по руководству к нему. Неподходящее дозирование или негерметичный впуск могут вызвать бедную либо богатую смесь, провалы, перегрев и загрязнение свечи. Регулировочные винты не компенсируют ошибку в подборе крепления или неисправное уплотнение.
