Карбюратор Active 110 AMG

Карбюратор Active 110 AMG предназначен для приготовления топливно-воздушной смеси и подачи её в двигатель мопеда. От дозирования бензина и воздуха зависят запуск, работа на холостом ходу и отклик на ручку газа. Его меняют, когда повреждён корпус, изношены подвижные соединения или восстановление прежнего карбюратора уже не устраняет перебои.

Конструкция и работа

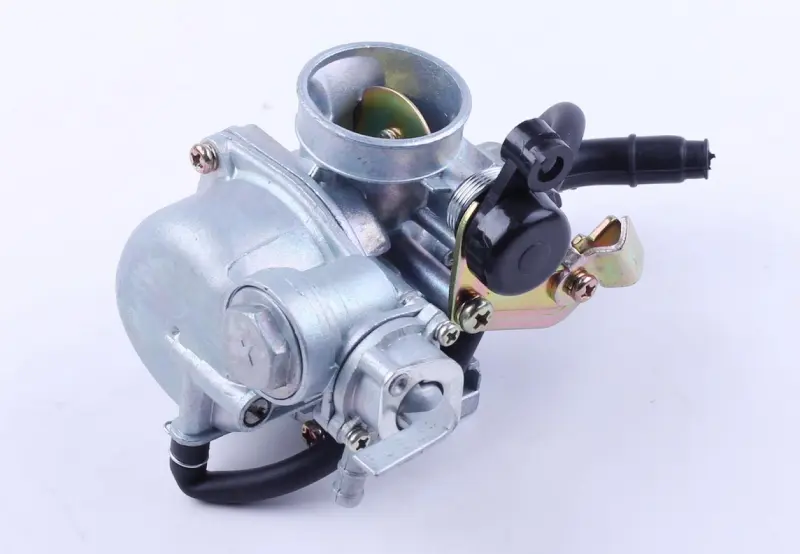

Карбюратор имеет корпус с круглым воздушным каналом, заслонку и наружный рычажный механизм с возвратной пружиной. На корпусе расположены винтовые соединения, сбоку проходят шланги. При подборе имеет значение не только форма корпуса, но и расположение органов управления: к ним должен оставаться доступ после установки, а шланги не должны упираться в соседние детали.

Карбюратор дозирует топливо в зависимости от режима работы двигателя. Загрязнение каналов может нарушить подачу бензина, а износ подвижных соединений — точность управления. Подсос воздуха через неплотное соединение на впуске также меняет состав смеси. Поэтому нестабильные обороты сами по себе ещё не означают, что нужно менять весь карбюратор.

Когда нужна замена

Повод проверить карбюратор — затруднённый запуск, остановка двигателя на холостом ходу, провалы при открытии газа или подтекание топлива. Такие симптомы возможны и при других неисправностях, поэтому сначала проверяют герметичность соединений и свободное движение привода. Замена оправдана при трещинах корпуса, повреждении крепёжных мест, сорванной резьбе регулировочных винтов и заметном люфте, который мешает устойчивой настройке.

Что сверить со снятой деталью

• Форму крепления к впуску, расположение отверстий и размеры сопрягаемых участков.
• Посадку со стороны воздушного фильтра: соединение должно плотно стыковаться без растягивания и перекоса патрубка.
• Способ подключения троса газа, направление его подхода и рабочий ход механизма.
• Расположение топливного штуцера, шлангов и рычагов относительно рамы и двигателя.
• Габариты корпуса и доступ к винтам для настройки после монтажа.

Одного сходства корпусов недостаточно. Несовпадение крепления мешает герметично соединить карбюратор с впуском, а неподходящий привод может ограничивать открытие или возврат заслонки. Если трос приходится натягивать, резко перегибать либо вести вплотную к горячим деталям, соединение нужно пересмотреть до запуска двигателя.

Установка и проверка

Работу выполняют на остывшем двигателе с перекрытой подачей топлива. До снятия запоминают прокладку троса и шлангов, очищают место соединения, чтобы грязь не попала во впуск. Вместе с карбюратором осматривают впускной патрубок, уплотнения, хомуты и топливный шланг. Трещины, затвердевшие уплотнения и слабые соединения следует устранить: они способны сохранить прежние симптомы даже после замены детали.

Корпус устанавливают без перекоса, крепёж затягивают равномерно, не пытаясь усилием компенсировать несовпадение посадки. Проверяют свободный ход троса и возврат механизма при отпущенной ручке газа. После подключения топлива контролируют соединения на утечки. Настройку холостого хода и состава смеси выполняют по требованиям двигателя; произвольное положение винтов не заменяет регулировку. Завершают проверкой устойчивой работы и реакции на плавное открытие газа.
