Датчик Холла, известный среди мотолюбителей как «бабочка», — ключевой элемент бесконтактной системы зажигания мотоциклов Минск (ММВЗ). Он приходит на смену механическому прерывателю с контактами и берет на себя формирование сигнала для коммутатора, который управляет моментом появления искры.

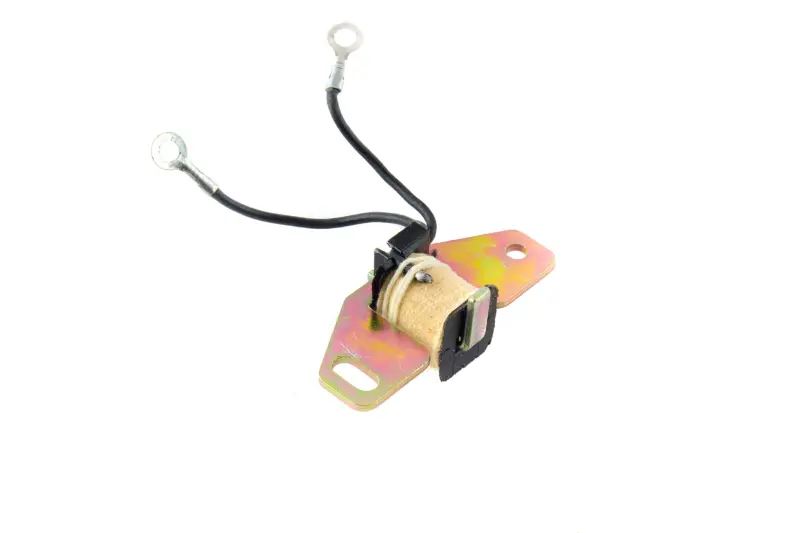

Конструктивно датчик собран на металлическом основании с двумя пластинами крепления — именно из-за формы этих пластин деталь и получила свое разговорное название. В центре расположен чувствительный блок с обмоткой, а от него отходят два провода с кольцевыми наконечниками для подключения к бортовой проводке мотоцикла. Датчик устанавливается на статоре генератора, а на вращающемся роторе размещается металлическая шторка с прорезью. Когда прорезь проходит через рабочую щель датчика, формируется импульс, по которому коммутатор точно определяет момент подачи искры на свечу зажигания.

Такая схема заменяет классический прерыватель-распределитель, где искра образовывалась за счет механического размыкания контактов кулачком. Контакты со временем подгорают, изнашиваются и требуют регулярной зачистки и настройки зазора, а момент искрообразования постепенно смещается из-за выработки деталей. У датчика Холла нет трущихся токопроводящих поверхностей в цепи формирования сигнала, поэтому момент зажигания остается стабильным на протяжении всего срока службы детали, а сам сигнал не зависит от степени окисления или загрязнения механических контактов.

Преимущества:

• Бесконтактный принцип формирования сигнала исключает подгорание и износ контактных площадок, поэтому момент искрообразования не смещается со временем и не требует периодической зачистки контактов.
• Стабильный импульс на всех оборотах двигателя обеспечивает более уверенную и своевременную искру, что облегчает запуск мотоцикла и делает работу двигателя ровнее.
• Компактная конструкция на общей монтажной пластине позволяет установить датчик на штатное место статора без доработки посадочных отверстий.

При подборе датчика в первую очередь ориентируйтесь на форму монтажной пластины и расположение крепежных отверстий — они должны точно совпадать со снятой деталью, чтобы шторка ротора проходила через рабочую щель датчика без смещения. Проверьте также длину проводов и тип наконечников: они должны без переделок подключаться к штатной проводке коммутатора. Замену датчика Холла обычно проводят вместе с осмотром коммутатора и катушки зажигания, поскольку эти узлы работают в связке и совместно отвечают за стабильную работу системы зажигания мотоцикла.
