Вариатор передний VDK для Yamaha JOG 50, вал 13 мм

Передний вариатор VDK для Yamaha JOG 50

Передний вариатор предназначен для обслуживания автоматической клиноременной трансмиссии скутера Yamaha JOG 50. Посадочное исполнение рассчитано на вал диаметром 13 мм. Деталь устанавливается в передней части трансмиссии и участвует в изменении рабочего диаметра ремня при наборе и снижении оборотов двигателя. От исправности вариатора зависят последовательное изменение передаточного отношения, характер разгона и согласованная работа ременной передачи.

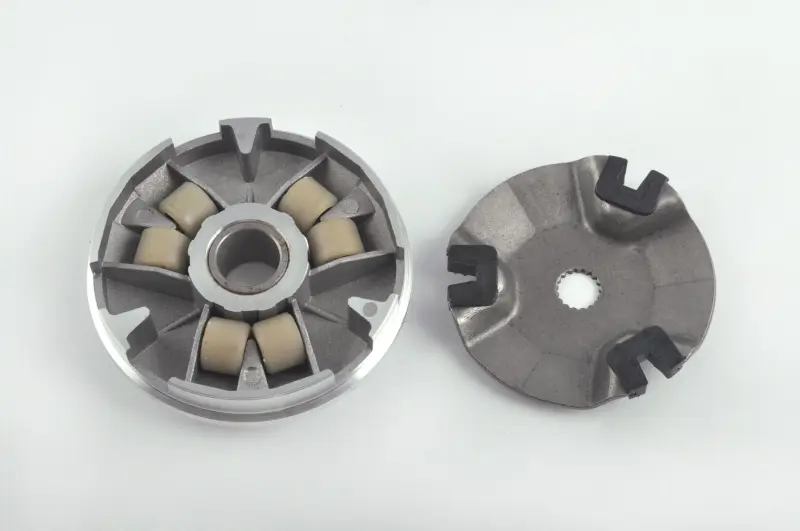

В конструкции используются подвижная щека с направляющими дорожками, шесть цилиндрических роликов и задняя направляющая пластина. При увеличении оборотов ролики перемещаются по своим дорожкам и воздействуют на подвижную щеку. Расстояние между половинами ведущего шкива изменяется, ремень занимает другое положение, а трансмиссия автоматически подбирает передаточное отношение. Направляющая пластина удерживает детали механизма в предусмотренном положении во время движения.

Что проверить при подборе

Обозначение Yamaha JOG охватывает несколько поколений и вариантов двигателя, поэтому одного названия скутера недостаточно для безошибочного выбора. До установки сопоставьте новую деталь со снятым вариатором и проверьте основные признаки:

• Назначение: передний, а не задний шкив автоматической трансмиссии.
• Посадка: исполнение под вал диаметром 13 мм.
• Конструкция: форма подвижной щеки, расположение роликовых дорожек и конфигурация задней пластины.
• Сопряжение: соответствие втулке, ремню, неподвижной щеке и остальным деталям установленной трансмиссии.
• Версия скутера: маркировка двигателя и фактическое исполнение ранее установленного вариатора должны совпадать с выбранной запчастью.

Такое сравнение особенно актуально для техники, которая уже ремонтировалась: на скутере могла быть установлена трансмиссия другой версии или нештатные детали. Размер вала следует измерять по посадочной поверхности, а геометрию вариатора удобнее сопоставлять со снятой деталью до начала сборки.

Когда требуется замена

Проверка переднего вариатора уместна при разборке трансмиссии из-за неравномерного разгона, постороннего шума, рывков или заметного износа ремня. Во время диагностики оценивают состояние рабочих поверхностей щеки, роликовых дорожек, роликов и направляющих деталей. Плоские участки на роликах, выраженные выработки, трещины или повреждение посадочных зон являются основаниями для ремонта. Похожие проявления могут возникать и при неисправности ремня, заднего шкива либо сцепления, поэтому перед заменой желательно осмотреть всю трансмиссию.

Установка и обслуживание

Монтаж выполняют на очищенный вал в последовательности, предусмотренной сервисной документацией конкретной версии Yamaha JOG 50. Рабочие поверхности, соприкасающиеся с ремнем, должны оставаться чистыми и обезжиренными. Ролики необходимо правильно расположить в направляющих, а заднюю пластину — установить без перекоса. Крепеж ведущего шкива затягивают установленным производителем моментом с применением подходящего фиксирующего инструмента.

Перед окончательной сборкой проверьте ремень на трещины, расслоение и чрезмерный износ, а также убедитесь, что подвижная щека перемещается без заедания. После установки вариатор должен работать совместно с исправными деталями штатной трансмиссии. Точный подбор по посадке 13 мм и конфигурации снятой детали позволяет использовать позицию VDK при плановом обслуживании или восстановлении передней части вариатора Yamaha JOG 50.
