Передний вариатор Honda Lead 90 VDK

Передний вариатор Honda Lead 90 VDK

Передний вариатор предназначен для трансмиссии скутера Honda Lead 90. Он работает вместе с приводным ремнем, роликами, втулкой и ответной щекой, изменяя положение ремня на шкиве по мере роста оборотов двигателя. Благодаря этому бесступенчатая трансмиссия переходит от стартового передаточного отношения к режиму движения на скорости без ручного переключения передач.

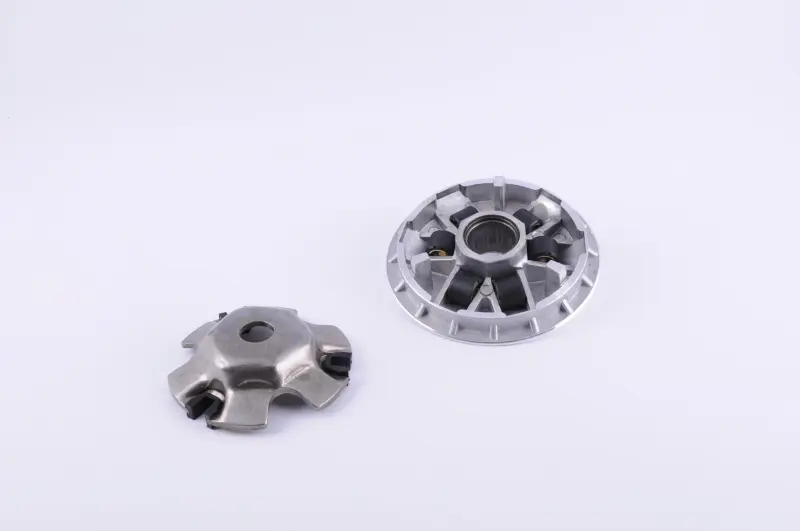

Исполнение VDK подходит для ремонта штатной передней части вариатора Honda Lead 90. Деталь имеет корпус с радиально расположенными направляющими дорожками под ролики и отдельную направляющую пластину. Такая конфигурация соответствует назначению переднего вариатора: ролики перемещаются по дорожкам, сдвигают подвижную щеку и меняют рабочий диаметр ремня. Корпус и пластина выполнены в металлическом исполнении; на корпусе предусмотрены ребра, а в центральной части расположено посадочное отверстие.

Что проверить при подборе

Название модели скутера — первый, но не единственный критерий выбора. У Honda Lead существуют разные поколения и модификации, поэтому перед заказом нужно сопоставить старый вариатор с новой деталью. Проверьте форму корпуса и направляющей пластины, расположение и профиль дорожек под ролики, центральное отверстие, посадку втулки, наружный диаметр щеки и общую высоту собранной передней части. Если прежняя деталь сохранилась, удобнее сравнивать обе позиции непосредственно по геометрии.

• Применение: передняя часть вариаторной трансмиссии скутера Honda Lead 90.
• Исполнение: VDK.
• Конструкция: корпус вариатора с дорожками под ролики и отдельная направляющая пластина.
• Связанные детали: приводной ремень, ролики, направляющие, втулка, неподвижная щека и крепеж переднего шкива.
• Категория ремонта: обслуживание и восстановление переднего вариатора скутера.

Когда требуется замена

Осмотр вариатора проводят при нестабильном разгоне, постороннем шуме со стороны кожуха трансмиссии, рывках при наборе скорости или заметном износе роликов и ремня. Поводом для замены корпуса служат выраженные канавки, задиры и неравномерная выработка на дорожках, повреждение посадочной зоны втулки, деформация или трещины. Направляющую пластину также проверяют на перекос, износ мест контакта с направляющими и свободное перемещение относительно корпуса.

Не каждое изменение поведения скутера связано только с корпусом вариатора. Похожие признаки могут появляться при износе ремня, роликов, втулки или ответной щеки. Поэтому перед сборкой стоит оценить состояние всех сопряженных деталей. Изношенные ролики не следует возвращать в новый корпус: плоские участки на их поверхности мешают равномерному перемещению по дорожкам и могут сохранить рывки после ремонта.

Установка и обслуживание

Перед монтажом внутреннюю полость корпуса и дорожки очищают от пыли и остатков износа. Ролики размещают в правильном положении, направляющую пластину устанавливают без перекоса, а втулку проверяют на свободную посадку без выраженного люфта. Ремень при затяжке переднего шкива должен находиться в положении, которое не мешает щекам полностью сойтись. Гайку затягивают моментом, указанным в руководстве для конкретной модификации Honda Lead 90.

После сборки шкив проворачивают вручную и убеждаются, что детали установлены ровно, ремень движется без защемления, а крепление надежно зафиксировано. Для точного подбора заранее сравните геометрию вариатора и параметры сопряженных деталей со снятой штатной конструкцией. Это особенно важно, если трансмиссия ранее ремонтировалась или на скутере уже стоят нештатные ролики, втулка либо щека.
