Деталь предназначена для восстановления ножного пускового механизма мотоциклов ИЖ с двухтактным двигателем рабочим объемом 350 см³. Вал принимает усилие от педали кикстартера и передает его зубчатому сектору. Далее пусковая зубчатка и храповой механизм приводят во вращение наружный барабан сцепления и коленчатый вал двигателя. После отпускания педали механизм возвращается в исходное положение под действием пружины.

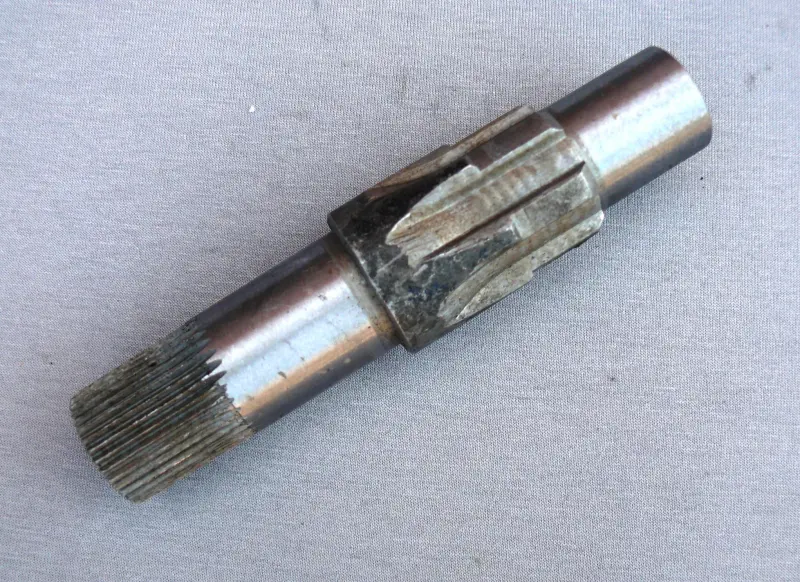

Это исполнение представляет собой отдельный вал, а не комплект с сектором. На детали предусмотрены наружные продольные шлицы со стороны установки педали, профилированная центральная зона для сопряжения с сектором и цилиндрическая опорная часть на противоположном конце. Такая конфигурация позволяет восстановить поврежденную часть механизма без обязательной замены всех сопряженных деталей, если сектор, пружина, шайбы и педаль сохранили исправное состояние.

Что проверить при подборе

Общее обозначение «для ИЖ» недостаточно для установки без сверки: у мотоциклов разных серий и годов выпуска могут отличаться отдельные детали пускового механизма. Для уверенного выбора лучше снять старый вал и сопоставить его с новой деталью по всем посадочным и соединительным участкам.

• Назначение: вал ножного пускового механизма для мотоцикла ИЖ; для конкретной версии «Планета» или «Юпитер» требуется проверка исполнения.
• Габариты: сравните общую длину, диаметры цилиндрических участков и расположение опорных поверхностей.
• Шлицы педали: должны совпадать их профиль, количество, наружный диаметр и длина участка, на который устанавливается лапка кикстартера.
• Посадка сектора: сопоставьте форму, длину и положение центральной профилированной зоны, а также ориентацию сектора относительно конца вала.
• Фиксация: проверьте расположение буртиков, проточек и упорных поверхностей, которые определяют осевое положение детали в картере.
• Сопряженные детали: оцените состояние сектора, возвратной пружины, шайб, педали, опоры вала и уплотнения левой крышки.

Когда требуется замена

Основанием для замены служат сорванные или заметно скругленные шлицы под педалью, повреждение центрального профиля, трещины, изгиб, выраженный износ опорной поверхности либо чрезмерный люфт. Неисправность может проявляться проворачиванием лапки без уверенного зацепления, рывками при нажатии, заеданием хода или нарушением возврата. Перед разборкой полезно определить причину: похожие симптомы возникают также при износе сектора, зубчатки, храпового механизма, пружины или шлицев самой педали.

Если посадка лапки разбита, установка нового вала вместе с изношенной педалью не решает проблему надолго: ответные шлицы должны прилегать плотно, а стяжное соединение педали — надежно удерживать ее на валу. Сектор проверяют на целостность зубьев и плотность посадки, пружину — на правильное возвращение механизма, шайбы и опоры — на отсутствие выработки, которая создает перекос.

Установка и проверка

Монтаж выполняют с доступом к пусковому механизму со стороны левой крышки двигателя. Перед сборкой очищают посадочные места, удаляют продукты износа и проверяют свободное перемещение сопряженных деталей. Сектор и возвратную пружину устанавливают по схеме конкретной модификации ИЖ, соблюдая предусмотренное направление и предварительный натяг пружины. После сборки вал должен вращаться без закусывания, педаль — проходить полный ход и уверенно возвращаться вверх.

Перед окончательной эксплуатацией механизм несколько раз проверяют вручную при выключенном двигателе: сектор должен входить в зацепление без пропусков, а педаль не должна проворачиваться на шлицах. Вал кикстартера КПП ИЖ VDK подходит для планового ремонта пускового привода, когда требуется заменить именно изношенный вал и сохранить исправные сопряженные детали.
