Блок полупроводниковый выпрямительный БПВ-4 с разъемом VDK для ИЖ

Блок полупроводниковый выпрямительный БПВ-4 с разъемом VDK для ИЖ

БПВ-4 применяется в системе электрооборудования мотоциклов ИЖ с трехфазным генератором и аккумулятором. Блок преобразует переменный ток генератора в постоянный и участвует в регулировании напряжения бортовой сети. Исполнение с многоконтактным разъемом рассчитано на подключение штатной колодки проводки, поэтому деталь подходит для ремонта без перехода на набор отдельных клемм.

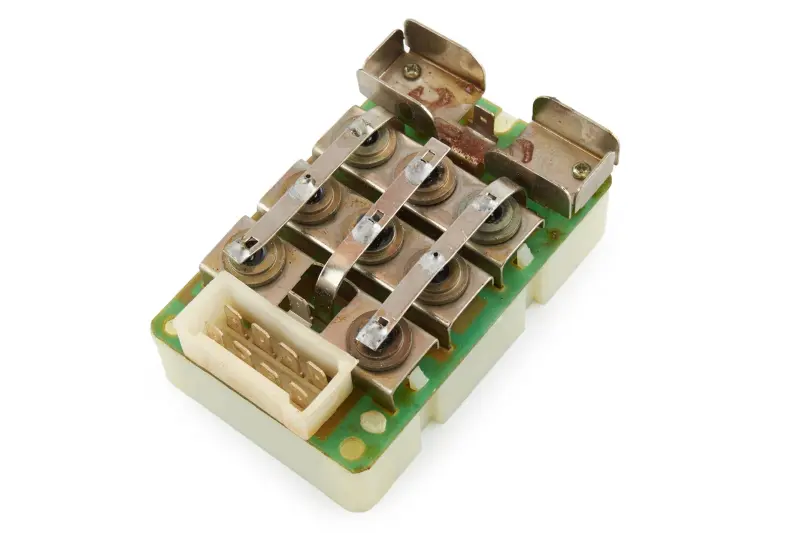

Эта модификация предназначена для мотоциклов ИЖ Планета 4, ИЖ Планета 5, ИЖ Юпитер 4 и ИЖ Юпитер 5, использующих соответствующую систему зарядки. В конструкции предусмотрены полупроводниковые компоненты, установленные на открытой плате, соединительные шины, контактный разъем и крепежные площадки. Такая компоновка характерна для БПВ-4 и должна совпадать с расположением проводки и местом установки на конкретном мотоцикле.

Назначение и признаки неисправности

Исправный выпрямительный блок обеспечивает преобразование трехфазного тока генератора и работу регулирования напряжения совместно с остальными компонентами электрооборудования. Проверка БПВ-4 актуальна, если аккумулятор перестал нормально заряжаться, контрольная лампа зарядки работает необычно, напряжение заметно меняется при увеличении оборотов либо на клеммах аккумулятора фиксируются недозаряд или чрезмерное повышение напряжения. Такие симптомы не всегда означают неисправность самого блока: похожие проявления вызывают плохие контакты, поврежденные провода, нарушения соединения с массой, износ генератора или проблемы аккумулятора.

Что сверить перед установкой

• Модель электрооборудования: на мотоцикле должна использоваться схема с блоком БПВ-4 и трехфазным генератором.
• Разъем: форма колодки, количество контактов, расположение направляющих и распиновка должны соответствовать штатной проводке.
• Крепление: проверьте положение крепежных площадок и доступное пространство в месте монтажа.
• Состояние проводки: контакты должны быть чистыми, плотно удерживаться в колодке и не иметь следов перегрева или окисления.
• Напряжение системы: БПВ-4 используется с 12-вольтовым аккумулятором и генераторным оборудованием соответствующего исполнения.

Подбирать блок только по общему названию мотоцикла недостаточно. На технике после ремонта могла быть установлена проводка другой версии, иной генератор или переделанный способ подключения. Надежнее сопоставить корпус старого БПВ, разъем, распиновку, крепеж и фактическую схему электрооборудования. Если прежний блок подключался отдельными клеммами, версия с колодкой может потребовать штатного ответного разъема и корректного восстановления проводки.

Замена и проверка после монтажа

Перед работой отключают аккумулятор, затем осматривают колодку, провода генератора, соединение с массой и крепления. Разъем следует устанавливать без перекоса и чрезмерного усилия: каждый контакт должен надежно войти в соответствующее гнездо. Нельзя менять расположение проводов без проверки схемы конкретной модификации ИЖ. Ошибка подключения способна привести к неправильной работе зарядки и повреждению компонентов электрооборудования.

После установки проверяют напряжение на аккумуляторе при выключенном двигателе, на холостом ходу и при умеренном повышении оборотов, а также контролируют работу лампы зарядки. Если показатели остаются нестабильными, диагностику продолжают с проверки генератора, проводки, соединений и аккумулятора. БПВ-4 с разъемом VDK подходит для восстановления штатной схемы ИЖ при полном совпадении подключения и крепления.
