Блок предохранителей VDK mod.3 для МТ, Днепр и Урал

Блок предохранителей VDK mod.3 для мотоциклов МТ, Днепр и Урал

Блок предназначен для размещения предохранителей и подключения защищаемых линий бортовой проводки на мотоциклах семейств МТ, Днепр и Урал. Он подходит для ремонта штатной электрики, восстановления соединений после повреждения старого корпуса или замены детали с ослабленными и окисленными контактами. Исполнение mod.3 выполнено в компактном прямоугольном корпусе черного цвета и закрывается общей крышкой.

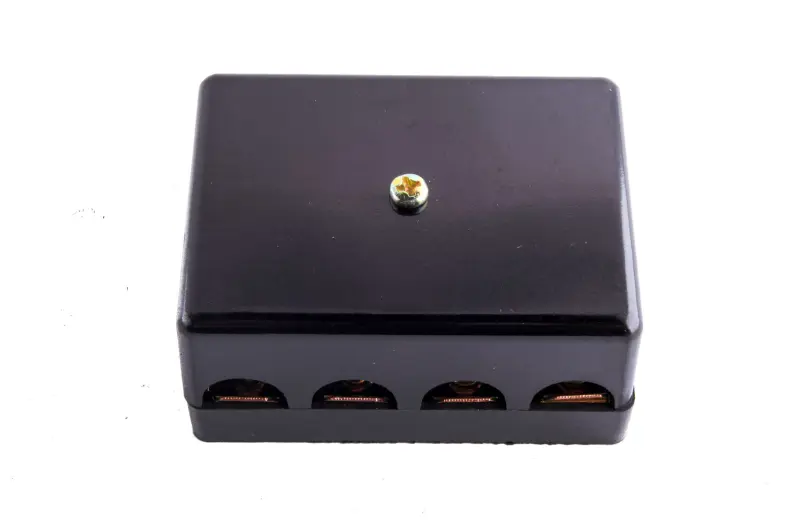

Корпус отделяет внутренние контакты от случайного механического воздействия, а центральный винт удерживает крышку на основании. По переднему краю расположены четыре арочных выреза для вывода подключаемых проводов. Такая компоновка помогает уложить проводку под крышкой без ее прижатия между половинами корпуса. Перед заказом стоит сопоставить форму основания, положение крепления, расположение выводов и направление подхода проводов со старой деталью.

Назначение и условия замены

Предохранители ограничивают последствия перегрузки или короткого замыкания в отдельных линиях мотоцикла. Блок служит местом их установки и соединения с проводкой. Его меняют при трещинах корпуса, повреждении крышки, ненадежной фиксации предохранителей, подгорании контактных площадок или заметном ослаблении соединений. Если предохранитель перегорает повторно, сначала необходимо найти причину неисправности проводки или подключенного оборудования, а не устанавливать деталь с большим номиналом.

Мотоциклы МТ, Днепр и Урал выпускались в разных модификациях, а их проводка за годы эксплуатации могла быть переделана. Название совместимых семейств поэтому следует использовать как первый критерий, а окончательный подбор выполнять по конструкции уже установленного блока. Особенно важны способ крепления, число фактически задействованных подключений, положение входящих проводов и доступное место рядом с жгутом.

Что проверить при подборе

• Исполнение корпуса: прямоугольное основание, общая верхняя крышка и центральный винт должны соответствовать месту установки.
• Расположение проводов: четыре выреза находятся вдоль одной стороны корпуса; жгут должен подходить без резкого перегиба и натяжения.
• Контактная схема: назначение каждого провода сверяют со схемой конкретной модификации мотоцикла, а не только с его модельным названием.
• Номиналы предохранителей: их выбирают по штатной схеме и фактической конфигурации проводки. Универсального значения для всех линий нет.
• Состояние соединений: наконечники проводов должны быть чистыми, надежно закрепленными и не иметь следов перегрева.

Установка и обслуживание

Перед началом работ аккумулятор отключают. Старые провода лучше пометить до разборки, чтобы сохранить правильный порядок подключения. Контакты устанавливают без перекоса, после чего проверяют, что провода свободно проходят через предусмотренные вырезы, не пережимаются крышкой и не тянут за клеммы. Корпус закрепляют так, чтобы он не касался подвижных деталей и не подвергался постоянному натяжению со стороны жгута.

После монтажа последовательно проверяют работу подключенных потребителей и отсутствие нагрева в местах соединения. Периодический осмотр помогает вовремя обнаружить ослабленную клемму, загрязнение или окисление. Блок VDK mod.3 подойдет для обслуживания электрики МТ, Днепр или Урал, если его конструкция и схема подключений совпадают с установленной на конкретном мотоцикле деталью.
