Бегунок распределителя зажигания К-750 текстолитовый VDK

Текстолитовый бегунок распределителя зажигания К-750 VDK

Бегунок предназначен для распределителя зажигания мотоцикла К-750. Во время вращения он принимает высоковольтный импульс через центральный контакт крышки и последовательно передает его к боковым выводам, от которых провода идут к свечам цилиндров. Исправное состояние этой детали необходимо для своевременного образования искры и устойчивой работы двигателя.

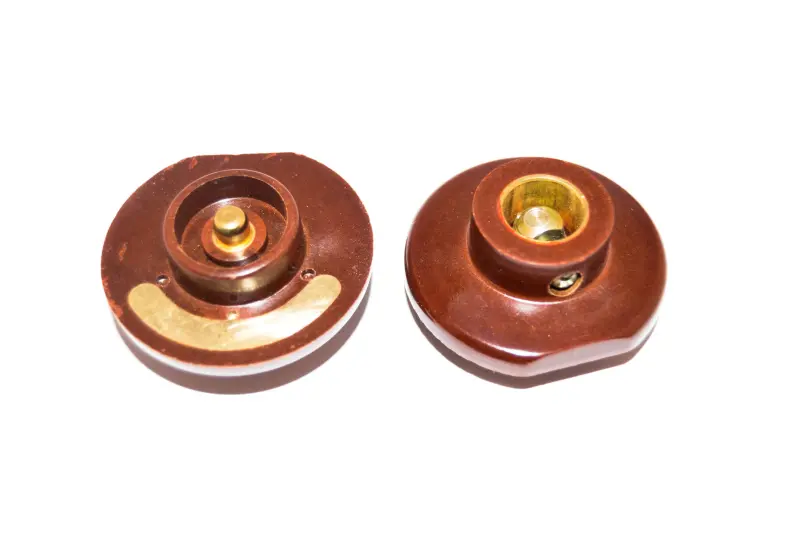

Основа изготовлена из текстолита, а токопроводящая часть выполнена в виде металлической контактной пластины. Круглый корпус имеет центральную посадочную часть и выступающий боковой сектор. Такое исполнение соответствует назначению ротора: изолирующая основа удерживает токопроводящий контакт в заданном положении, а металлическая пластина взаимодействует с контактами внутри крышки распределителя.

Когда требуется замена бегунка

Деталь проверяют при затрудненном запуске, пропусках зажигания, неравномерной работе цилиндров или исчезновении искры, если катушка, свечи и высоковольтные провода уже осмотрены. Причиной неисправности могут быть подгорание контактной пластины, повреждение центрального контакта, трещины текстолитовой основы, выраженный люфт посадки либо токопроводящий налет на поверхности. Бегунок с такими дефектами не обеспечивает нормальную передачу импульса внутри распределителя.

Что проверить перед выбором

• Модель техники. Эта версия предназначена для К-750. Если система зажигания ранее переделывалась или установлен другой распределитель, деталь подбирают по фактической конструкции установленного механизма.
• Форма корпуса. Сопоставьте круглый профиль, центральную посадочную часть и расположение боковой контактной пластины со снятым бегунком.
• Посадка. Сравните глубину и конфигурацию центрального углубления. Новый ротор должен устанавливаться ровно, без перекоса, чрезмерного усилия и заметного люфта.
• Состояние крышки. Одновременно осмотрите центральный угольный контакт, боковые выводы и внутреннюю поверхность крышки распределителя. Сильное подгорание, трещины или загрязнение этих деталей также способны нарушать искрообразование.
• Состояние проводов. Проверьте надежность присоединения высоковольтных проводов к крышке и свечам, чтобы после установки не принять другую неисправность за дефект бегунка.

Установка и проверка

Перед разборкой отключают питание зажигания и очищают наружную часть распределителя, чтобы загрязнения не попали внутрь. Старый бегунок снимают аккуратно, не повреждая вал и элементы прерывателя. Посадочное место очищают сухим способом, после чего новый ротор устанавливают в предусмотренное положение без доработки корпуса и подгибания контактной пластины. Он должен свободно размещаться под крышкой и не задевать ее внутренние детали.

После сборки проверьте фиксацию крышки, правильность подключения высоковольтных проводов и отсутствие постороннего сопротивления при вращении механизма. Первый запуск выполняют с контролем равномерности работы обоих цилиндров. Если признаки неисправности сохраняются, дополнительно диагностируют контакты прерывателя, конденсатор, катушку, свечи, провода и установку момента зажигания.

Бегунок VDK подходит для ремонта штатного распределителя К-750, когда старая деталь изношена, имеет поврежденную изоляционную основу или обгоревшие контактные поверхности. Точное сравнение посадки и конфигурации со снятым ротором помогает подобрать деталь без ошибки, особенно на мотоцикле с неизвестной историей ремонта.
