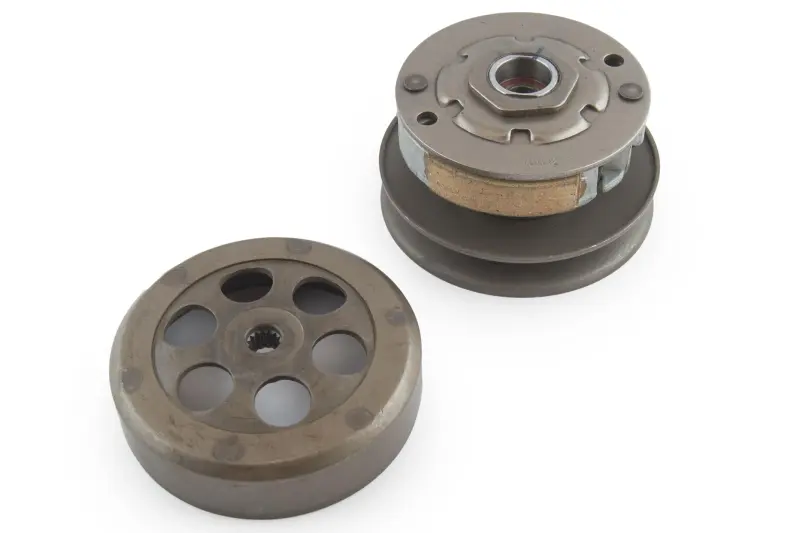

Задний вариатор Yamaha JOG 50 с барабаном VDK

Задний вариатор Yamaha JOG 50 с барабаном VDK

Задний вариатор VDK предназначен для ремонта бесступенчатой трансмиссии скутера Yamaha JOG 50 с двухтактным двигателем. Деталь поставляется с барабаном сцепления и подходит для плановой замены изношенного заднего шкива либо восстановления трансмиссии после обнаружения люфта, повреждений или неравномерной работы сопряженных деталей. Комплектное исполнение позволяет одновременно заменить взаимодействующие части и не подбирать барабан отдельно.

В трансмиссии скутера задний шкив работает вместе с приводным ремнем и передним вариатором. При изменении оборотов ремень перемещается по рабочим поверхностям шкивов, благодаря чему передаточное отношение меняется без ступенчатого переключения передач. Центробежное сцепление, расположенное со стороны заднего шкива, при повышении оборотов взаимодействует с внутренней поверхностью барабана и передает вращение на редуктор. От состояния этих деталей зависят начало движения, плавность разгона и стабильная работа ременной передачи.

Конструкция и назначение

Комплект состоит из заднего ведомого шкива со сцеплением и отдельного барабана. Такая конфигурация рассчитана на обслуживание задней части вариаторной трансмиссии в сборе. Она особенно уместна, когда на прежнем барабане есть выработка, перегрев или повреждение рабочей поверхности, а колодки сцепления и подвижные части шкива уже требуют внимания. Установка согласованного комплекта помогает избежать сочетания новой детали с заметно изношенной ответной поверхностью.

Корпус заднего шкива имеет две рабочие щеки для приводного ремня. Со стороны сцепления расположены колодки с фрикционными накладками, а барабан закрывает их после монтажа. Перед установкой необходимо убедиться, что детали свободно перемещаются в предусмотренных направлениях, рабочие поверхности не повреждены, а барабан не имеет деформации. Фрикционные поверхности и зоны контакта ремня должны оставаться чистыми и сухими.

Когда проверяют задний вариатор

Диагностика этой части трансмиссии нужна при рывках во время старта, задержке включения сцепления, постороннем звуке под крышкой вариатора, следах сильного нагрева или заметной выработке барабана. Причиной подобных признаков может быть не только задний шкив: одновременно проверяют приводной ремень, передний вариатор, крепление барабана и состояние вала редуктора. Комплексный осмотр помогает не оставить в трансмиссии изношенную деталь, способную повлиять на работу нового комплекта.

Что сверить перед выбором

• Модель и двигатель: скутер должен относиться к Yamaha JOG 50 с двухтактным двигателем.
• Модификация: уточните год выпуска, индекс двигателя и обозначение конкретной версии JOG, поскольку у скутеров одного семейства встречаются различия.
• Посадка: сравните шлицевое соединение, диаметр посадочного вала и расположение крепежной гайки со снятым комплектом.
• Габариты: сопоставьте наружные размеры шкива, его высоту и смещение относительно ремня.
• Барабан: проверьте внутренний диаметр, глубину, профиль центральной посадки и свободное размещение под крышкой трансмиссии.
• Ремень: убедитесь, что его ширина и длина соответствуют конкретной модификации двигателя и рабочим поверхностям шкивов.

Указание Yamaha JOG 50 определяет семейство техники, но не заменяет проверку исполнения снятой детали. Самый надежный подбор выполняется по совокупности признаков: типу двигателя, форме шлицев, размерам шкива и барабана, положению ремня и конфигурации штатного крепления.

Установка и обслуживание

Монтаж выполняют после снятия крышки вариаторного отсека и осмотра всей ременной передачи. Перед сборкой очищают внутреннюю поверхность барабана и дорожки шкива от пыли и загрязнений. Масло или пластичная смазка не должны попадать на ремень, колодки сцепления и поверхность их контакта с барабаном. Крепеж затягивают с моментом, предусмотренным сервисными данными конкретной версии скутера.

Внутренняя пружина заднего шкива находится под предварительным сжатием, поэтому его разборку выполняют подходящим приспособлением. Если опыта обслуживания вариаторной трансмиссии недостаточно, установку стоит поручить мотомеханику. После сборки проверяют свободное вращение барабана, правильное положение ремня и отсутствие контакта деталей с крышкой. Задний вариатор VDK с барабаном подходит для полноценного ремонта Yamaha JOG 50, когда требуется заменить не отдельную мелкую деталь, а взаимосвязанный комплект задней части трансмиссии.
