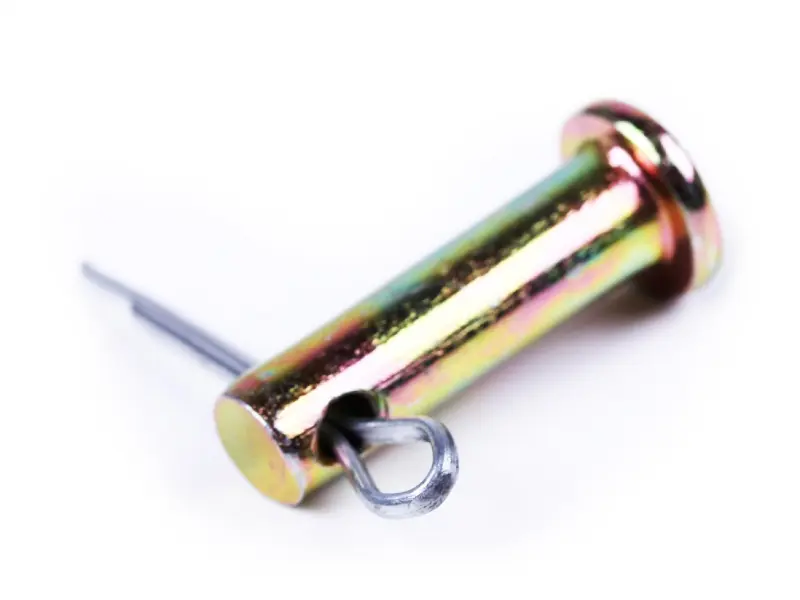

Палец-фиксатор рычагов руля мотоблока 178F/186F AMG

Палец-фиксатор рычагов руля мотоблока 178F/186F AMG

Компактная крепежная деталь предназначена для шарнирного соединения и удержания рычага на рулевом управлении мотоблока. Она применяется на технике с дизельными двигателями серий 178F и 186F. Палец проходит через совмещенные отверстия рычага и его кронштейна, образуя ось поворота, а поперечное отверстие позволяет закрепить соединение шплинтом. В результате рычаг сохраняет подвижность в заданном направлении и не выходит из посадочного места при обычных вибрациях техники.

Палец имеет ступенчатую форму: общая длина составляет 26 мм, диаметры посадочных участков — 6,7 и 11,2 мм, диаметр поперечного отверстия — 2,7 мм. Масса детали — 10 г. Разные диаметры участков помогают правильно расположить палец в сопрягаемых отверстиях и ограничивают его перемещение. Отверстие под шплинт находится у края стержня и используется для осевого удержания после установки.

Что проверить при подборе

• Назначение: деталь должна соединять именно рычаг с креплением на руле мотоблока. Ее не следует путать с пальцем фиксации троса сцепления или реверса — это отдельная позиция с другой формой и местом установки.
• Размеры: сравните общую длину 26 мм, диаметры 6,7/11,2 мм и отверстие 2,7 мм со старой деталью либо с посадочными местами на технике.
• Расположение отверстия: после прохождения пальца через рычаг и кронштейн отверстие должно полностью выходить за край соединения, чтобы шплинт устанавливался без перекоса.
• Исполнение управления: обозначения 178F и 186F определяют семейство совместимой техники, однако конструкция руля и рычагов у разных моделей мотоблоков может отличаться.

Установка и проверка

Перед монтажом очистите отверстия рычага и кронштейна от загрязнений и остатков старой смазки, затем проверьте их форму. Новый палец должен входить без ударной запрессовки и одновременно не создавать чрезмерного бокового люфта. Совместите отверстия деталей, вставьте палец со стороны буртика и зафиксируйте его подходящим шплинтом через поперечное отверстие. Шплинт должен быть установлен полностью и не мешать перемещению рычага.

После сборки несколько раз переведите рычаг по всему доступному ходу. Движение должно оставаться свободным, без закусывания, перекоса и контакта шплинта с соседними деталями. Если рычаг заметно качается даже с новым пальцем, проверьте износ его отверстия и кронштейна: при разбитых посадочных местах одна замена пальца не устранит люфт.

Когда требуется замена

Палец меняют при изгибе, выраженной выработке контактных поверхностей, повреждении поперечного отверстия либо потере надежного удержания шплинтом. Также основанием для проверки служат увеличившийся люфт рычага, его перекос или обнаружение незакрепленного соединения во время обслуживания. Исправный фиксатор восстанавливает правильное положение рычага и помогает сохранить предсказуемую работу управления мотоблоком.

Модель AMG для 178F/186F подходит для ремонта штатного рулевого управления при совпадении конструкции и всех посадочных размеров. Перед заказом достаточно снять старый палец или получить доступ к месту крепления, измерить ключевые диаметры и длину, а также убедиться, что требуется именно фиксатор рычага на руле.
