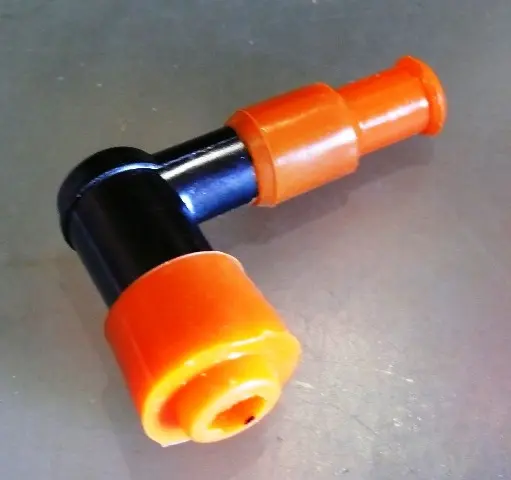

Свечной колпачок VDK 90°, Г-образный, длинный, красный

Свечной колпачок VDK 90°, Г-образный, длинный

Колпачок соединяет высоковольтный провод системы зажигания с контактным выводом свечи и применяется при обслуживании мототехники с подходящей конфигурацией соединений. Угловое исполнение направляет провод в сторону от оси свечи: это удобно, когда над свечой мало свободного места или штатная прокладка провода предусматривает боковой выход. Удлиненная форма помогает разместить соединение в углубленной зоне головки двигателя, если именно такая геометрия предусмотрена конструкцией техники.

Конструкция и назначение

Модель выполнена в Г-образной конфигурации с поворотом на 90°. Центральная часть корпуса черная, а защитные концевые детали имеют контрастный красно-оранжевый оттенок. Один конец устанавливается на свечу зажигания, второй служит для соединения с высоковольтным проводом. Такая компоновка удерживает провод сбоку и позволяет повторить трассу штатного насвечника без лишнего изгиба непосредственно возле свечи.

Замена колпачка требуется при повреждении корпуса или защитных частей, ослаблении посадки на выводе свечи, нестабильном контакте либо следах пробоя. Поводом для проверки также становятся трещины, потеря плотности соединения и коррозия контактных поверхностей. Перед заменой следует осмотреть свечу, провод и место его присоединения: новый колпачок не устранит неисправность поврежденного провода или неподходящей свечи.

Как подобрать свечной колпачок

• Угол выхода провода. Поворот на 90° должен соответствовать расположению свечи и направлению штатной прокладки провода.
• Длина и форма корпуса. Сравните пропорции с прежней деталью и убедитесь, что колпачок можно установить и снять при имеющемся доступе.
• Контакт свечи. Проверьте тип верхнего вывода свечи, способ фиксации колпачка и глубину его посадки.
• Соединение с проводом. Диаметр высоковольтного провода и устройство его конца должны подходить к входной части колпачка.
• Сопротивление. Насвечники выпускаются с резистором и без него, поэтому требуемое значение нужно сверить с руководством по технике или характеристиками прежней детали.
• Свободное пространство. После монтажа корпус не должен упираться в соседние детали, а провод — натягиваться, пережиматься или касаться подвижных частей.

Установка и проверка

Работу выполняют на выключенном и остывшем двигателе. Старый колпачок снимают, удерживая за его корпус или защитную часть, а не вытягивая за провод. Конец высоковольтного провода осматривают на предмет окисления, надрывов и ослабленного контакта. Способ присоединения нового насвечника должен повторять штатное решение: соединение выполняют плотно, без перекоса и чрезмерного усилия. На свечу колпачок устанавливают до уверенной фиксации, после чего проверяют отсутствие люфта и натяжения провода.

Этот вариант следует выбирать для ремонта только тогда, когда прежняя деталь имеет сопоставимую длинную Г-образную форму, боковой выход на 90° и совместимые контактные соединения. Само указание на мотоцикл, мопед или скутер недостаточно для точного подбора: решающими остаются конструкция вывода свечи, параметры провода, требуемое сопротивление и доступное пространство возле двигателя.
