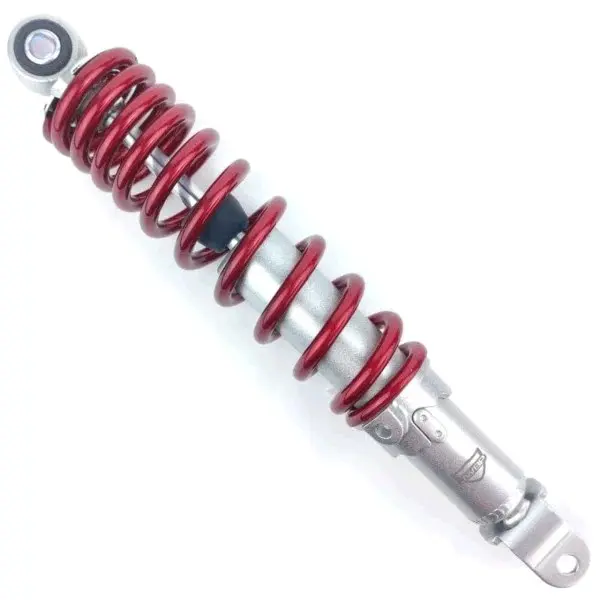

Задний регулируемый амортизатор BBC GY6 / DIO ZX, 310 мм, красный металлик

Регулируемый амортизатор BBC для скутеров GY6 и DIO ZX, 310 мм

Задний амортизатор предназначен для ремонта подвески скутеров семейств GY6 и Honda DIO ZX. Он воспринимает толчки от колеса, сдерживает последующие колебания и помогает подвеске сохранять стабильную работу на неровной дороге. Модель имеет длину 310 мм между осями креплений и подходит для случаев, когда штатная деталь соответствует этому размеру и такой же схеме монтажа. Пружина окрашена в красный металлик, а открытая конструкция оставляет доступ к механизму регулировки.

Конструкция и назначение

Амортизатор объединяет демпфирующую часть и наружную витую пружину. Пружина принимает нагрузку при сжатии подвески, а демпфирующий механизм ограничивает раскачивание после прохождения ям, стыков и других неровностей. Для установки предусмотрены верхнее крепление с проушиной и нижнее вилочное крепление. Такая конфигурация должна совпадать с посадочными местами конкретного скутера не только по общей длине, но и по диаметрам отверстий, ширине креплений и положению относительно колеса, двигателя и деталей кузова.

Регулировка пружины

Конструкция позволяет изменять жесткость пружины посредством регулировочного кольца. Настройка влияет на предварительное поджатие пружины и дает возможность согласовать реакцию задней подвески с привычными условиями эксплуатации. Более мягкое или более плотное положение выбирают с учетом массы водителя, дополнительной нагрузки и поведения скутера на дороге. Регулировать кольцо следует подходящим инструментом при разгруженной подвеске, последовательно переходя между предусмотренными положениями. Эта настройка не заменяет проверку правильности длины и креплений при подборе.

Практические преимущества

• Длина 310 мм между осями позволяет подобрать амортизатор вместо штатной детали с таким же установочным размером без произвольного изменения геометрии подвески.
• Регулируемая жесткость пружины помогает настроить реакцию задней части скутера под фактическую нагрузку и характер поездок.
• Пружинно-демпферная конструкция одновременно воспринимает дорожные толчки и ограничивает повторную раскачку после неровностей.

Как проверить совместимость

Обозначения GY6 и DIO ZX охватывают разные исполнения скутеров, поэтому одного названия модели недостаточно для окончательного выбора. Перед заказом измерьте снятый амортизатор от центра верхнего отверстия до центра нижнего отверстия: значение должно составлять 310 мм. Затем сопоставьте тип верхнего и нижнего крепления, диаметры болтов, ширину посадочных мест и направление вилочного наконечника. Проверьте также, остается ли вокруг пружины достаточно пространства на всем ходе подвески. Амортизатор не должен задевать колесо, воздушный фильтр, двигатель, пластик или соседний крепеж.

Причиной замены могут быть утрата демпфирования, заметная раскачка задней части, пробои подвески, посторонний стук, повреждение пружины либо люфт в точках крепления. Перед монтажом полезно отдельно осмотреть болты, втулки и посадочные поверхности: изношенные сопряженные детали способны вызвать шум и свободный ход даже с новым амортизатором. Если старый амортизатор деформирован, его текущую длину лучше сверить с техническими данными скутера, а не использовать как единственный образец.

Установка и первичная настройка

При монтаже скутер надежно фиксируют, а заднюю часть подвески разгружают, чтобы крепежные отверстия совмещались без перекоса. Болты устанавливают свободно, проверяют положение амортизатора и только после этого затягивают с усилием, предусмотренным производителем техники. Пружина и корпус должны перемещаться без контакта с окружающими деталями. После установки проверяют свободный ход подвески, отсутствие люфта и надежность креплений, затем выполняют короткую пробную поездку на небольшой скорости. Положение регулятора меняют поэтапно, каждый раз оценивая поведение скутера без резких переходов между настройками.

Эта модель подойдет для восстановления задней подвески GY6 или DIO ZX, если установочная длина 310 мм, форма обоих креплений и их размеры полностью совпадают со штатной деталью.
